1366242 | Phoenix Contact

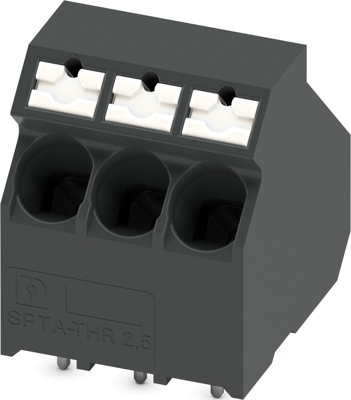

Leiterplattenklemme, 3-polig, RM 5 mm, 0,2-4,0 mm², 32 A, Push-in, schwarz, 1366242
Bestellnr.: 63P5171
EAN: 4063151718916
HTN:
1366242
SPTA-THR 2,5/ 3-5,0 P20 R44
Herstellerserien: SPTAF
Einzelpreis (€ / Stk.)
2,0468 € *
Verfügbar in 5 Tagen: 90 Stk. - bei Bestellung heute
Gesamtpreis:
2,05 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
2,0468 €
10 Stk.
1,8921 €
50 Stk.
1,7612 €
100 Stk.
1,6541 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
Leiterplattenklemme, 1366242, Phoenix Contact
Leiterplattenklemme, Nennstrom: 32 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 4 mm², Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: SPTA 2,5/..-THR, Rastermaß: 5 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: schwarz, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2 mm, Anzahl der Lötpins pro Potenzial: 2.
Features
- Werkzeugloser, zeitsparender Push-in-Anschluss
- Definierte Kontaktkraft stellt eine langzeitstabile Kontaktierung sicher
- Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker
- Schräger Anschluss ermöglicht die mehrreihige Anordnung auf der Leiterplatte
- Ausgelegt für die Integration in den SMT-Lötprozess
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Anschluss | Push-in | |
| Breite | 15.8 mm | |
| Farbe | schwarz | |
| Polzahl | 3-polig | |
| AWG-Leiterquerschnitt | AWG 24-12 | |
| Nennspannung | 400 V | |
| Montage | THT/THR | |
| Höhe | 21 mm | |
| Nennstrom | 32 A | |
| Leiterquerschnitt | 0,2-4,0 mm² | |
| Rastermaß | 5 mm | |
| Tiefe | 18.3 mm |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | PL |
| Zolltarifnummer | 85369010 |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Nein |
| Stand der RoHS-Richtlinie | 31.03.15 |
