1071205 | Phoenix Contact

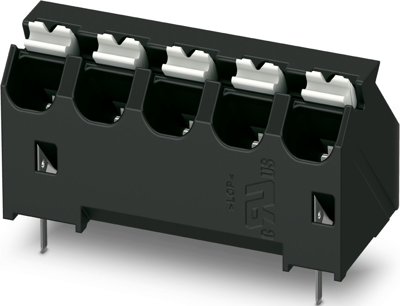

Leiterplattenklemme, 5-polig, RM 5.08 mm, 0,2-1,5 mm², 17.5 A, Push-in, schwarz, 1071205
Bestellnr.: 63P5169
EAN: 4055626771168
HTN:
1071205
SPTA-THR 1,5/ 5-5,08 R44
Herstellerserien: SPTAF
Einzelpreis (€ / Stk.)
3,6533 € *
Standardlieferzeit ab Hersteller beträgt: 5 Wochen
Gesamtpreis:
3,65 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
3,6533 €
10 Stk.
3,3796 €
50 Stk.
3,1535 €
100 Stk.
2,9512 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
Leiterplattenklemme, 1071205, Phoenix Contact
Leiterplattenklemme, Nennstrom: 17,5 A, Bemessungsspannung (III/2): 320 V, Nennquerschnitt: 1,5 mm², Anzahl der Reihen: 1, Polzahl pro Reihe: 5, Artikelfamilie: SPTA 1,5/..-THR, Rastermaß: 5,08 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: schwarz, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,6 mm, Anzahl der Lötpins pro Potenzial: 1.
Features
- Werkzeugloser, zeitsparender Push-in-Anschluss
- Definierte Kontaktkraft stellt eine langzeitstabile Kontaktierung sicher
- Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker
- Schräger Anschluss ermöglicht die mehrreihige Anordnung auf der Leiterplatte
- Ausgelegt für die Integration in den SMT-Lötprozess
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Polzahl | 5-polig | |
| Nennspannung | 320 V | |
| Tiefe | 11.6 mm | |
| Anschluss | Push-in | |
| Montage | THT/THR | |
| Farbe | schwarz | |
| Höhe | 14.5 mm | |
| Nennstrom | 17.5 A | |
| AWG-Leiterquerschnitt | AWG 24-16 | |
| Leiterquerschnitt | 0,2-1,5 mm² | |
| Breite | 24.92 mm | |
| Rastermaß | 5.08 mm |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85369010 |
| Ursprungsland | PL |
Compliance
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Nein |
| RoHS konform | Ja |
