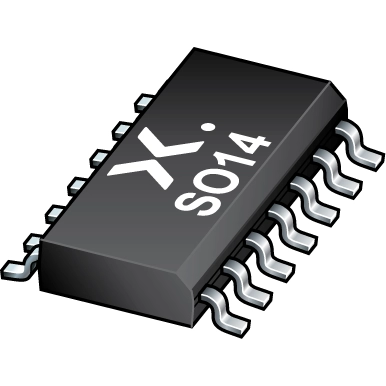

Programmierbare Zeitschaltuhr, HEF4541BT, NXP
Der HEF4541B ist ein programmierbarer Timer, der aus einem 16-stufigen Binärzähler, einem integrierten Oszillator zur Verwendung mit externen Timing-Komponenten, einer automatischen Einschaltrücksetzung und einer Ausgangssteuerlogik besteht. Die Frequenz des Oszillators wird durch die externen Komponenten RTC und CTC im Frequenzbereich von 1 Hz bis 100 kHz bestimmt. Dieser Oszillator kann durch ein externes Taktsignal am Eingang RS ersetzt werden, der Timer läuft beim positiven Übergang von RS weiter. Ein LOW am Auto-Reset-Eingang (AR) und ein LOW am Master-Reset-Eingang (MR) ermöglicht den internen Power-On-Reset. Ein HIGH-Pegel am Eingang MR setzt den Zähler unabhängig von allen anderen Eingängen zurück. Durch das Rücksetzen wird der Oszillator deaktiviert, um keine aktive Verlustleistung zu liefern.
Features
- Vollständig statischer Betrieb
- Parametrische Nennwerte 5 V, 10 V und 15 V
