HEF4543BP | NXP

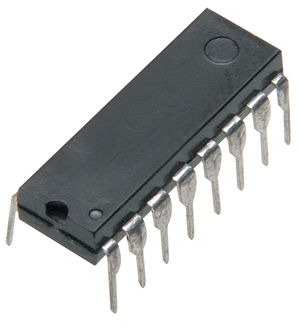

BCD to 7-Segment Latch/Decoder/Driver, PDIP-16, NXP HEF4543BP
Vom Hersteller nicht mehr lieferbar
Einzelpreis (€ / Stk.)
1,1067 € *
Sofort verfügbar: 281 Stk.
Gesamtpreis:
5,53 € *
Preisstaffel
Anzahl
Preis pro Einheit*
5 Stk.
1,1067 €
25 Stk.
1,0234 €
150 Stk.
0,9520 €
500 Stk.
0,8806 €
1000 Stk.
0,8449 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
BCD auf 7-Segment-Verriegelung/Decoder/Treiber, HEF4543BP, NXP
Der HEF4543BP ist ein BCD-zu-7-Segment-Latch/Decoder/Treiber für Flüssigkristall- und LED-Anzeigen. Er verfügt über vier Adresseingänge (D0 bis D3), einen aktiven Low-Latch-Freigabeeingang (LE), einen aktiven High-Blanking-Eingang (BL), einen aktiven High-Phase-Eingang (PH) und sieben gepufferte Segmentausgänge (Qa bis Qg). Die Schaltung bietet die Funktion eines 4-Bit-Speicher-Latch und eines 8-4-2-1 BCD-zu-7-Segment-Decoder/Treibers. Sie kann die Logikpegel der Ausgangskombination invertieren. Die Eingänge Phase (PH), Austastung (BL) und Latch-Freigabe (LE) werden zur Umkehrung der Phase der Funktionstabelle, zum Austasten der Anzeige bzw. zur Speicherung eines BCD-Codes verwendet.
Features
- Vollständig statischer Betrieb
- Parametrische Nennwerte 5 V, 10 V und 15 V
- Standardisierte symmetrische Ausgangskennlinien
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| min. Temperatur | -40 °C | |
| Gehäuse | PDIP-16 | |
| Produkt-Art | BCD to 7-Segment Latch/Decoder/Driver | |
| max. Temperatur | 85 °C | |
| Montage | THT | |
| Ausgangsstrom | 10 mA |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | TH |
| Originalverpackung | Stange mit 50 Stück |
| Zolltarifnummer | 85423390 |
Compliance
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
| RoHS konform | Ja |
