HEF4104BT | NXP

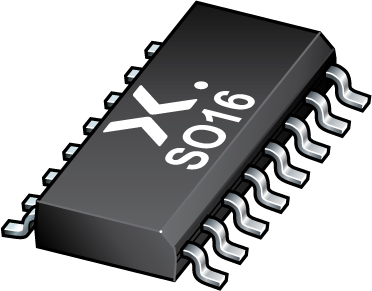

Quad low-to-high Voltage Translator, SO-16, NXP HEF4104BT
NCNR (nicht stornierbar / nicht retournierbar)
Einzelpreis (€ / Stk.)
1,2733 € *
Standardlieferzeit ab Hersteller beträgt: 10 Wochen
Gesamtpreis:
1,27 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
1,2733 €
50 Stk.
1,1424 €
100 Stk.
1,0353 €
250 Stk.
0,9639 €
500 Stk.
0,8687 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
Vierfach-Nieder-Hochspannungsübersetzer, HEF4104BT, NXP
Der HEF4104B ist ein Vierfach-Niederspannungs-/Hochspannungsumsetzer mit 3-Zustands-Ausgängen. Er bietet die Möglichkeit, Niederspannungsschaltkreise an Hochspannungsschaltkreise anzuschließen. Zum Beispiel Niederspannungs-LOCMOS (Local Oxidation Complementary MOS) und Transistor-Transistor-Logik (TTL) an Hochspannungs-LOCMOS. Es hat vier Dateneingänge (A0 bis A3), einen aktiven HIGH-Ausgangsfreigabeeingang (OE), vier Datenausgänge (B0 bis B3) und deren Komplemente (B0 bis B3).
Features
- Vollständig statischer Betrieb
- Parametrische Nennwerte 5 V, 10 V und 15 V
- Standardisierte symmetrische Ausgangskennlinien
- Ein- und Ausgänge sind gegen elektrostatische Effekte geschützt
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | Quad low-to-high Voltage Translator | |
| Gehäuse | SO-16 | |
| Montage | SMD | |
| Ausgangsstrom | 3.6 mA | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 85 °C |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | TH |
| Zolltarifnummer | 85423390 |
| Originalverpackung | Rolle mit 2.500 Stück |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
