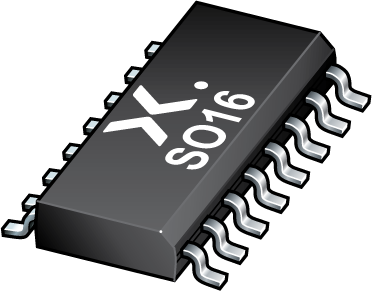

8-Kanal-Analog-Multiplexer/Demultiplexer, HEF4051BT,653, NXP
Das HEF4051BT ist ein 8-Kanal-Analog-Multiplexer/Demultiplexer mit drei Adresseingängen (S1 bis S3), einem aktiven Eingang für niedrige Freigabe (E\), acht unabhängigen Ein-/Ausgängen (Y0 bis Y7) und einem gemeinsamen Ein-/Ausgang (Z). Das Gerät enthält acht bidirektionale Analogschalter, von denen jeweils eine Seite mit einem unabhängigen Ein-/Ausgang (Y0 bis Y7) und die andere Seite mit einem gemeinsamen Ein-/Ausgang (Z) verbunden ist. Die analogen Ein-/Ausgänge (Y0 bis Y7 und Z) können zwischen VDD als positivem Grenzwert und VEE als negativem Grenzwert umschalten. Nicht verwendete Eingänge müssen an VDD, VSS oder einen anderen Eingang angeschlossen werden. Für den Betrieb als digitaler Multiplexer/Demultiplexer wird VEE an VSS (typischerweise Masse) angeschlossen.
Features
- Vollständig statischer Betrieb
- Parametrische Nennwerte 5 V, 10 V und 15 V
- Standardisierte symmetrische Ausgangskennlinien
