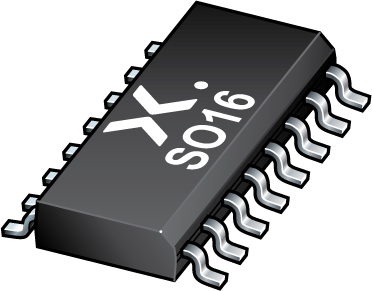

HEF4017BT,653 | NXP

5-stufiger Johnson-Dekadenzähler, HEF4017BT,653, NXP

Der HEF4017BT ist ein 5-stufiger Johnson-Dekadenzähler mit zehn spitzenfrei dekodierten aktiven hohen Ausgängen (Q0 bis Q9), einem aktiven Niedrigübertrag-Ausgang vom höchstwertigen Flip-Flop (Q5\-9), aktiven hohen und aktiven niedrigen Takteingängen (CP0, CP1\) und einem übergeordneten asynchronen Master-Reset-Eingang (MR). Der Zähler wird entweder durch einen Niedrig-zu-Hoch-Übergang bei CP0, während CP1\ niedrig ist, oder durch einen Hoch-zu-Niedrig-Übergang bei CP1\, während CP0 hoch ist, vorgeschoben. Bei der Kaskadierung von Zählern kann der Ausgang Q5\-9, der niedrig ist, während sich der Zähler in den Zuständen 5, 6, 7, 8 und 9 befindet, zur Ansteuerung des CP0-Eingangs des nächsten Zählers verwendet werden. Ein High auf MR setzt den Zähler unabhängig von den Takteingängen (CP0, CP1\) auf Null zurück (Q0 = Q5\-9 = High, Q1 bis Q9 = Low). Eine interne Schaltung sorgt für die automatische Korrektur des Zählercodes: Nach jedem unzulässigen Code kehrt der Zähler innerhalb von 11 Taktimpulsen in einen korrekten Zählmodus zurück. Die Schmitt-Trigger-Aktion macht die Takteingänge sehr tolerant gegenüber langsameren Anstiegs- und Abfallzeiten.

Features

• Automatische Zählerkorrektur
• Toleranz gegenüber langsamen Anstiegs- und Abfallzeiten der Uhr
• Vollständig statischer Betrieb
