74HC4051D | NXP

8-Kanal-Analog-Multiplexer/Demultiplexer, 74HC4051D, NXP

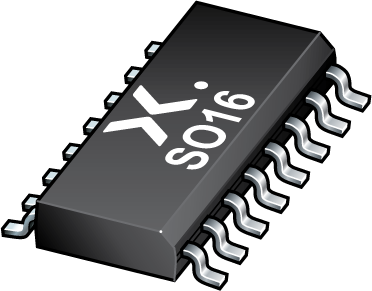

Der 74HC4051D ist ein 8-Kanal-Analog-Multiplexer/Demultiplexer in einem 16-poligen SOIC-Gehäuse. Dieser Hochgeschwindigkeits-Si-Gate-CMOS-Baustein ist pinkompatibel mit Schottky-TTL (LSTTL) mit niedriger Leistung. Der Baustein ist in Übereinstimmung mit dem JEDEC-Standard JESD 7A spezifiziert. Der 74HC4051D hat drei digitale Select-Eingänge (S0 bis S2), einen aktiven LOW-Enable-Eingang, acht unabhängige Ein-/Ausgänge (Y0 bis Y7) und einen gemeinsamen Ein-/Ausgang (Z). Wenn der aktive LOW-Freigabeeingang NIEDRIG ist, wird einer der acht Schalter durch S0 bis S2 ausgewählt (niederohmiger EIN-Zustand). Bei aktivem LOW-Freigabeeingang HIGH befinden sich alle Schalter unabhängig von S0 bis S2 im hochohmigen AUS-Zustand. Die analogen Ein-/Ausgänge (Y0 bis Y7 und Z) können zwischen VCC als positiver Grenze und VEE als negativer Grenze schwanken. Um das Gerät als digitaler Multiplexer/Demultiplexer zu betreiben, wird VEE mit GND verbunden.

Features

• Großer analoger Eingangsspannungsbereich von -5 V bis +5 V
• Lange Buslinien in lauten Umgebungen
