NC3FDX-EMC-SPEC | Neutrik

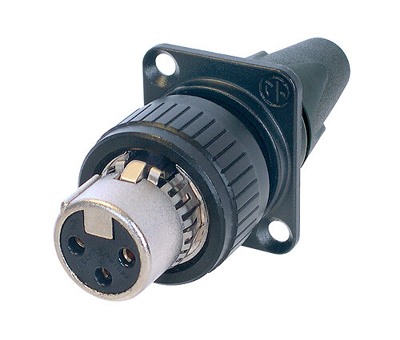

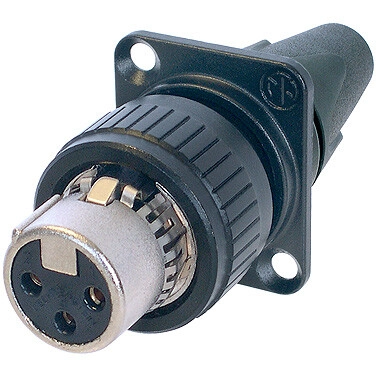

XLR-Chassisbuchse, NC3FDX-EMC-SPEC, Neutrik

Das EMC-XLR wurde speziell entwickelt, um eine verbesserte HF-Abschirmung für kritische Anwendungen bei Live-Auftritten und Aufnahmen zu gewährleisten, bei denen ein besonderes Problem mit der Funkübertragung oder einem Mobiltelefon besteht. Das Design garantiert eine durchgehende HF-Abschirmung vom Kabel zum Gehäuse des Chassissteckers über einen runden Kondensator um die Kabelabschirmung. Der Kreiskondensator wirkt als Hochpassfilter mit einer Grenzfrequenz um 10 MHz. Eine EMI-Unterdrückungsferritperle mit 24 Ohm bei 1 MHz zwischen Pin 1 und der Kabelabschirmung bietet einen Tiefpassfilter für eine verbesserte HF-Unterdrückung. Für Schalttafeleinbauanwendungen des EMC-XLR bieten wir eine spezielle Kabelversion mit D-Flansch für den Einbau in eine Schalttafel an.

Features

• 3 poliger female XLR Kabelstecker zur Panelmontage mit integrierter kapazitiver Schirm-Gehäuse-Verbindung
• 360° Schirmkontakt der Kabelbuchse garantiert bestmögliche Abschirmung sowie Gehäusekontakt
• Keine Ground Loops, da keine Verbindung zwischen Niederfrequenzschirm und Erdung besteht
• Spannzangen Kabelzugentlastung für einen sicheren Halt bei jedem Kabel
• Niederinduktive Verbindung von Kabelschirm zum Gehäuse über grossflächige, kreisförmige Kapazität
• Robustes, langlebiges Zink Druckguss Gehäuse
• Knickschutz mit Gummiabschluss schützt das Kabel am Steckerende
