05 9539 00 | Neosid
HF-Drossel, Printmontage, 9.5 nH, 05 9539 00
Einzelpreis (€ / Stk.)
1,2138 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
242,76 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
200 Stk.
1,2138 €
HF-Drossel, 05 9539 00, NEOSID

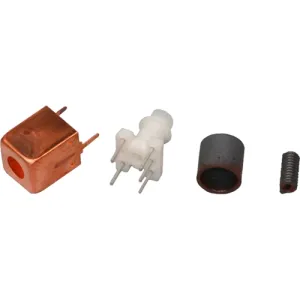

Die 05 9539 00 ist für Frequenzen, je nach Ferritaufbau, von 0,1 bis 200 MHz, bestehend aus einem tauchlötbaren Spulenkörper mit 5 quadratischen Lötstiften, einem Gewindekern mit Silikongummibremse, einem Kupferschirmbecher und einem Kappenkern. Die Spule kann sowohl von oben als auch von unten abgeglichen werden. Die Gesamthöhe in der Leiterplatte beträgt 10 mm. Der Abschirmbecher kann in bestimmten Fällen weggelassen werden, wenn keine unerwünschten Kopplungen auftreten. Die angegebenen AL-Werte sind Richtwerte für die ungefähre Dimensionierung der Wicklung.
Anwendungen
- Resonanzkreise
- Telekommunikation
- Transformatoren
- Telemetrie-Systeme
Technische Daten
| Gütefaktor Q | Q 100/140 | |
| Ausführung | HF-Drossel | |
| Induktivität | 9.5 nH | |
| Länge | 7.5 mm | |
| Bauform | Printmontage | |
| Höhe | 9.8 mm |
Download
Logistik
| Zolltarifnummer | 85045000 |
| Ursprungsland | DE |
Compliance
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
