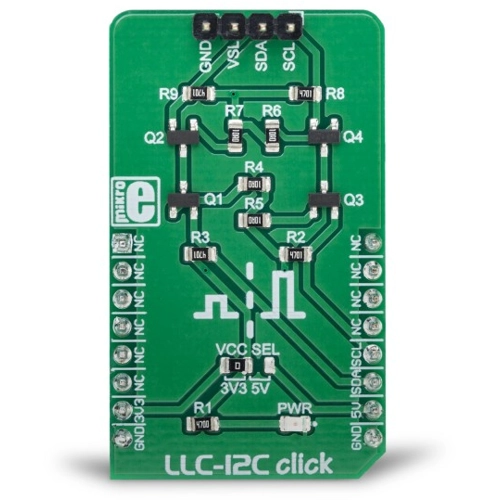

LLC-I2C CLICK
LLC I2C click kann als Pegelumsetzer für Logiksignale verwendet werden, was ihn zu einem sehr nützlichen Click board macht. Die Topologie dieser Schaltung für die logische Pegelumsetzung (LLC) ist perfekt für die bidirektionale I2C-Kommunikation geeignet. Obwohl es einige spezialisierte integrierte Schaltungen auf dem Markt gibt, ist es manchmal günstiger, eine einfache Lösung aus nur wenigen passiven Elementen und vier MOSFETs zu haben. Außerdem können MOSFETs bis zu 20V über ihre Anschlüsse (12V VGS) aushalten, und sie unterstützen weitaus höhere Ströme als typische ICs, wodurch sie weniger ausfallgefährdet sind. Die LLC-Schaltung, auch als Pegelumsetzer oder Pegelschieber bekannt, kann in praktisch jeder Anwendung eingesetzt werden, die das I2C-Kommunikationsprotokoll verwendet und eine Anpassung der logischen Spannungspegel benötigt. Es ist im Paket enthalten, das auch die Software mikroSDK und eine Bibliothek mit allen Funktionen enthält. Der Click board wird als vollständig getesteter und genehmigter Prototyp geliefert, wodurch er zu einem zuverlässigen Gerät wird, das auf dem Entwicklungsboard eingesetzt werden kann.
