MIKROE-3545 | MikroElektronika

STSPIN220 CLICK

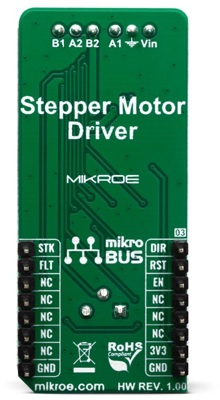

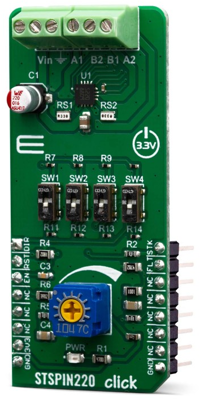

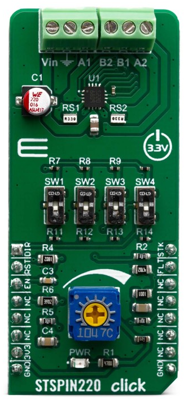

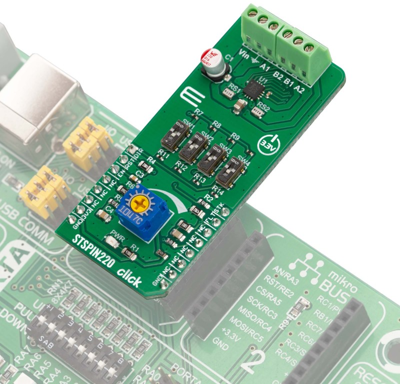

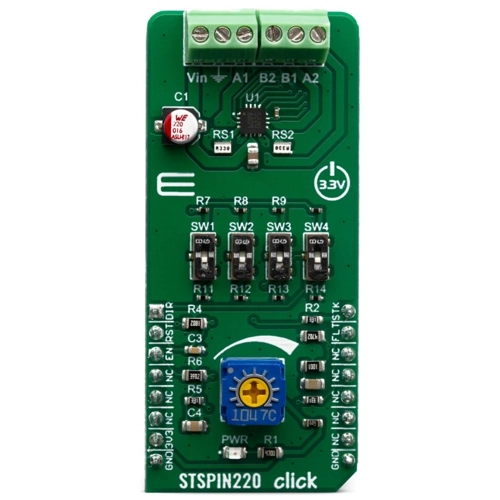

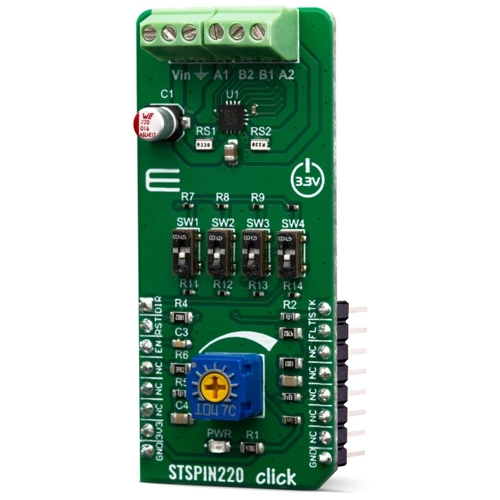

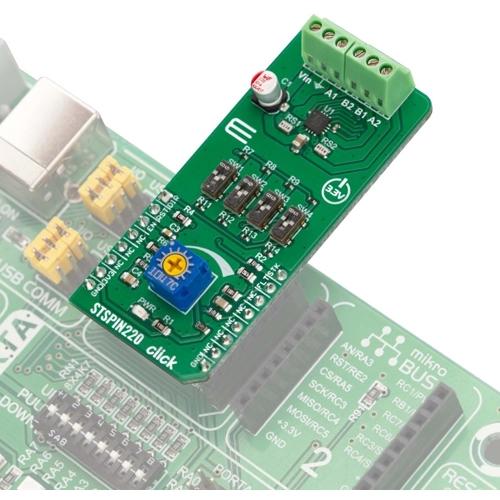

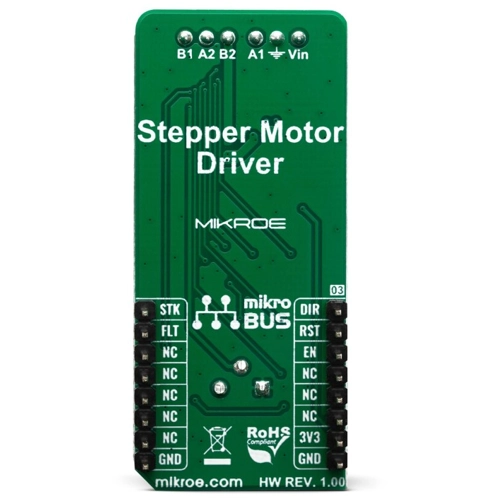

STSPIN220 click ist ein Schrittmotortreiber mit der PWM-Stromsteuerung und wählbaren Mikroschritten bis zu 256 Mikroschritten. Er basiert auf dem STSPIN220, einem Niederspannungs-Schrittmotortreiber aus der STSPIN2-Serie. Er ist für batteriebetriebene Niederspannungs-Motortreiberanwendungen optimiert und bietet den niedrigsten auf dem Markt verfügbaren Standby-Strom (max. 80 nA). Der STSPIN220 ist ein hocheffizienter Motortreiber mit MOSFETs mit niedrigem EIN-Widerstand als Ausgangsstufe in einem kleinen 3x3mm-QFN-Gehäuse. Seine Ausgangsstufe implementiert die PWM-Stromsteuerung mit fester Ausschaltzeit sowie einen vollständigen Satz von Schutzfunktionen. Der Baustein kann mit einer Schrittmotorspannung von 1,8 V bis 10 V und einem Strom von bis zu 1,3 A pro Brücke verwendet werden. STSPIN220 click wird von einer mikroSDK-konformen Bibliothek unterstützt, die Funktionen zur Vereinfachung der Software-Entwicklung enthält. Dieses Click-Board wird als vollständig getestetes Produkt geliefert, das für den Einsatz auf einem System mit mikroBUS-Sockel bereit ist.
