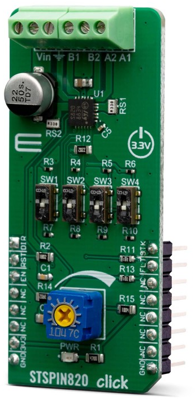

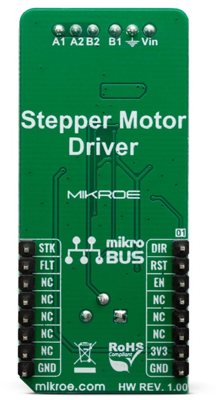

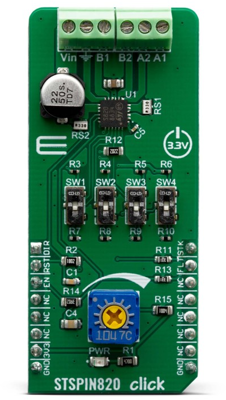

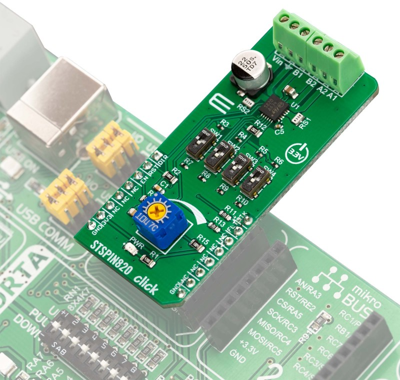

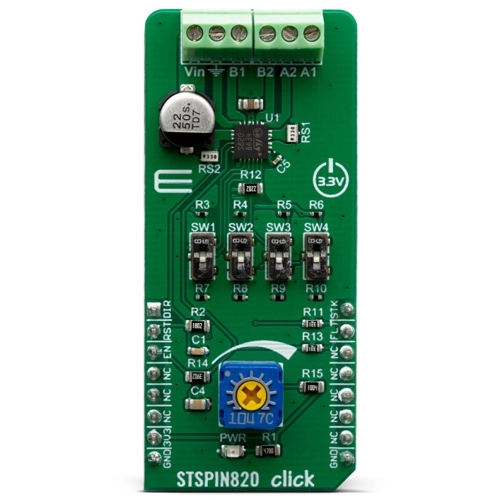

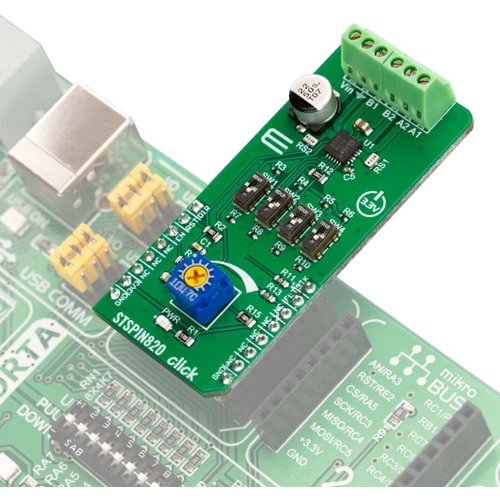

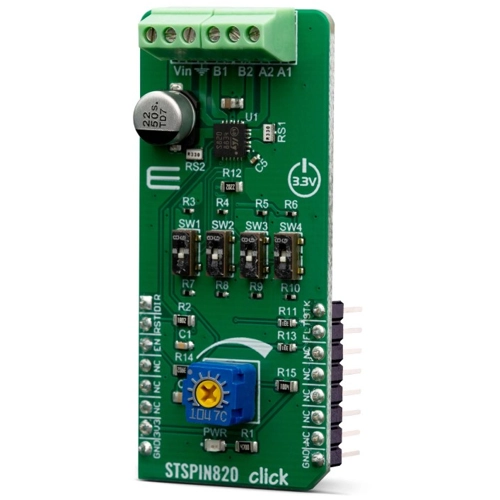

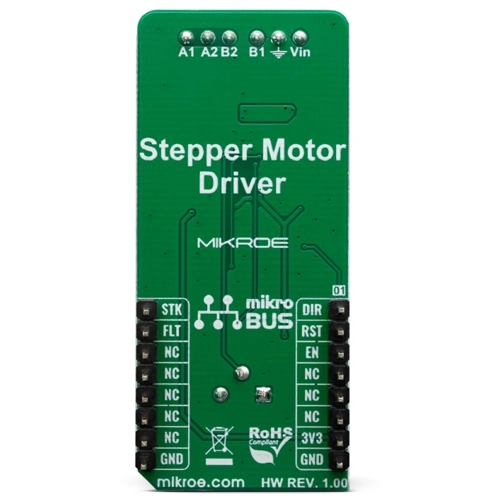

STSPIN820 CLICK
STSPIN820 click ist ein Schrittmotortreiber mit der PWM-Stromsteuerung, wählbaren Mikroschritten bis zu 256 Mikroschritten und einem weiten Spannungsbereich. Er basiert auf dem STSPIN820, einem Schrittmotortreiber aus der STSPIN8-Serie. Konzipiert als kugelsichere Lösung für die neue Welle anspruchsvoller industrieller Anwendungen, integriert sie zwei Vollbrücken mit niedrigem EIN-Widerstand, die Steuerlogik und einen vollständigen Satz von Schutzfunktionen in einem kleinen 4x4mm QFN-Gehäuse. Ist Ausgangsstufe implementiert die PWM-Stromregelung mit der festen AUS-Zeit. Der Baustein kann mit einer Schrittmotorspannung von 7V bis 45V und einem Strom von bis zu 1,5A pro Brücke verwendet werden. STSPIN820 click wird von einer mikroSDK-konformen Bibliothek unterstützt, die Funktionen zur Vereinfachung der Software-Entwicklung enthält. Dieses Click-Board wird als vollständig getestetes Produkt geliefert, das auf einem System mit mikroBUS-Sockel eingesetzt werden kann.
Eigenschaften
- Externe Versorgungsspannung: 7-45 V
- Eingangsspannung: 3,3 V
- Motor RMS-Strom: 1,5 A
