MIKROE-3319 | MikroElektronika

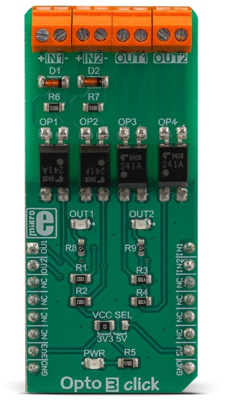

OPTO 3 CLICK

Allgemeine Beschreibung

Opto 3 click ist eine Relais-Klick-Platine, die mit zwei Paaren optisch isolierter Halbleiterrelais (SSR) ausgestattet ist. Ein SSR-Paar dient zur Bereitstellung einer verstärkten galvanischen Isolierung für die externen Signale, die zur Ansteuerung der Mikrocontroller (MCU)-Pins verwendet werden, während das andere SSR-Paar dazu dient, der Host-MCU die Ansteuerung einiger externer Geräte zu ermöglichen, wobei im AUS-Zustand bis zu 40 V zwischen den SSR-Kontakten und im EIN-Zustand dank eines sehr niedrigen EIN-Zustands-Widerstands Ströme bis zu 2 A möglich sind. Opto 3-Klick für den Einsatz in Anwendungen, die eine verstärkte galvanische Isolierung sowohl für die Eingangs- als auch für die Ausgangsstufen erfordern. Opto 3 click wird von einer mikroSDK-konformen Bibliothek unterstützt, die Funktionen zur Vereinfachung der Software-Entwicklung enthält. Dieses Click-Board wird als vollständig getestetes Produkt geliefert, das auf einem System mit mikroBUS-Sockel eingesetzt werden kann.
