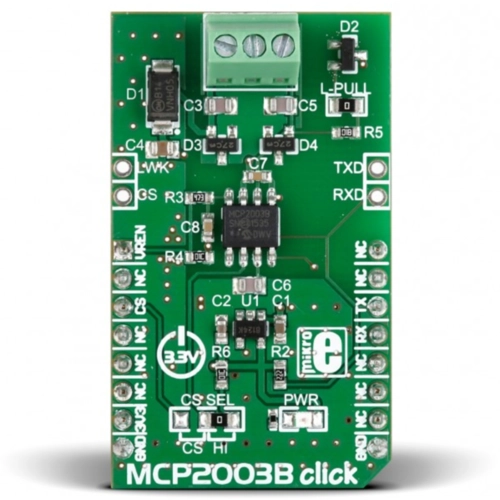

MCP2003B Click ist eine mikroBUS Zusatzplatine mit einem bidirektionalen LIN-Transceiver.

Es handelt sich dabei um eine physikalische Schnittstelle zu automobilen und industriellen LIN-Systemen, in Übereinstimmung mit den LIN-Bus-Spezifikationen Revision 2.2, SAE J2602 und ISO 17987. Dieser Standard schreibt vor, dass alle Knoten im System über einen LIN-Bus verbunden werden müssen. Bis zu 15 Slave-Geräte können an einen einzigen Master angeschlossen werden.

MCP2003B Click kommuniziert mit der Zielplatinen-MCU über die mikroBUS UART-Schnittstelle (RXD, TXD), wobei zusätzliche Funktionalität durch die VRENDIV- und LWAKE-Pins bereitgestellt wird. Zusätzliche Pins für LWAKE, CS und TX und RX sind ebenfalls über die mikroBUS verfügbar.
