Ladegerät Klick, MIKROE-2033, MikroElektronika

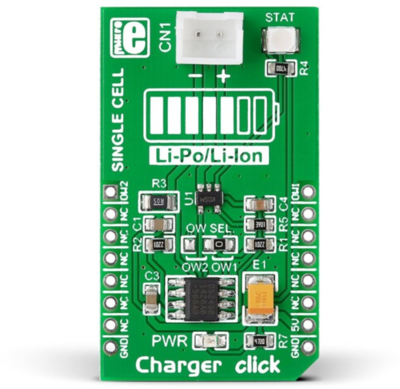

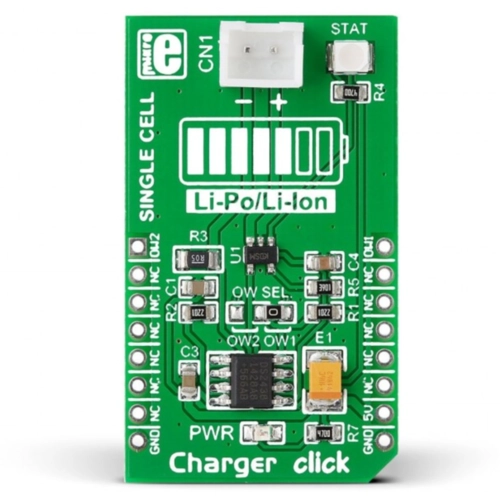

Das Ladegerät Click trägt sowohl einen Batterieladeregler als auch einen Batterielademonitor zusammen mit einem Batteriestecker. Der kleinere Chip ist MCP73831, ein Miniatur-Einzelzellen-Li-Ion- und Li-Polymer-Ladungssteuerungs-Controller mit einem programmierbaren Ladestrom von 15 bis 250 mA. Der größere IC ist DS2438, ein intelligenter Batteriemonitor, der einen Temperatursensor, einen Timer, einen ADC zur Messung der Batteriespannung und des Batteriestroms sowie einen Stromakkumulator integriert, der die Gesamtstrommenge überwacht, die in die Batterie ein- und aus ihr austritt. Das Ladegerät Click kommuniziert mit der Ziel-MCU über eine 1-Wire-Schnittstelle. Das Ladegerät click ist für die Verwendung einer 5V-Stromversorgung ausgelegt.
