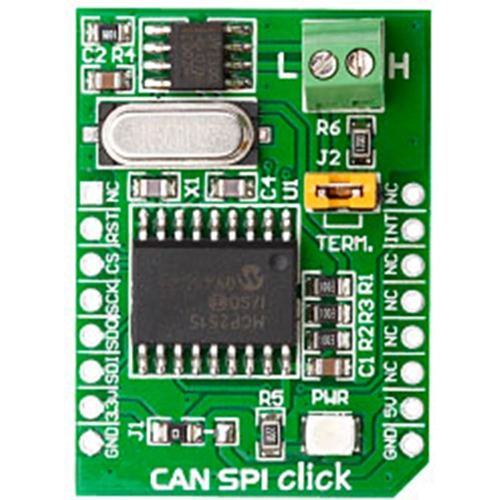

CAN-SPI-Klick 3,3V, MIKROE-986, MikroElektronika

CAN SPI click 3.3V ist eine komplette CAN-Lösung, die den CAN-Transceiver SN65HVD230 von Texas Instruments und den CAN-Controller MCP2515 von Microchip trägt. Es ist die beste Lösung, um Ihrem Mikrocontroller mit SPI-Schnittstelle CAN-Konnektivität hinzuzufügen. Der SN65HVD230 dient als Schnittstelle zwischen einem MCP2515 CAN-Protokoll-Controller und dem physikalischen Zweidraht-CAN-Bus und zeichnet sich durch den Betrieb mit einer einzigen 3,3-V-Versorgung und Standardkompatibilität mit Signalübertragungsraten von bis zu 1 Mbit/s, ±16 kV HBM ESD-Schutz an den Bus-Pins, thermischen Abschaltschutz, Bus-Fehlerschutz und Failsafe des Empfängers bei offenem Stromkreis aus. Beide Bausteine reduzieren den Overhead für die MCU, indem sie Anwendungen vereinfachen, die eine Schnittstelle mit einem CAN-Bus erfordern. Diese Klick-Platine ist für den Betrieb in besonders rauen Umgebungen ausgelegt. Diese Bausteine bieten Schutz vor Querleitungen, Erdschluss- und Überspannungsschutz, Übertemperaturschutz sowie einen weiten Gleichtaktbereich. Die Platine ist nur für die Verwendung einer 3,3-V-Stromversorgung ausgelegt.
