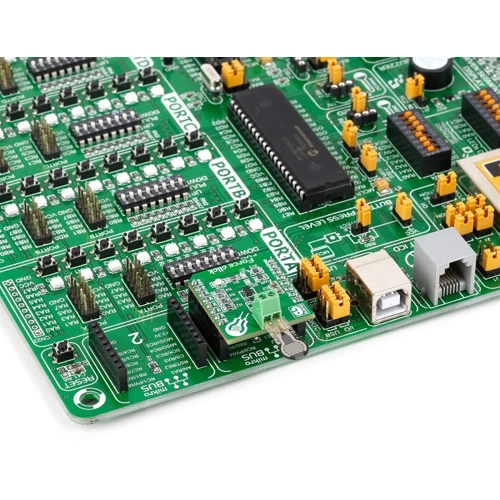

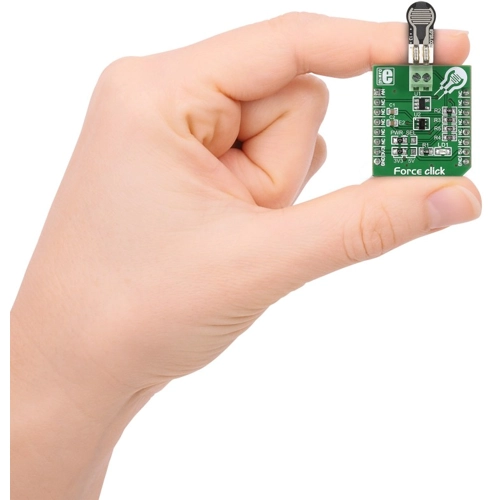

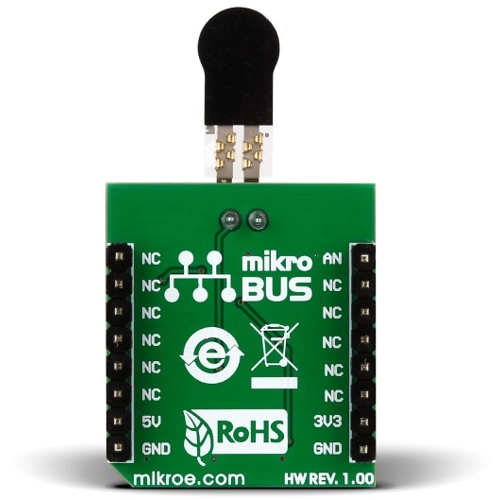

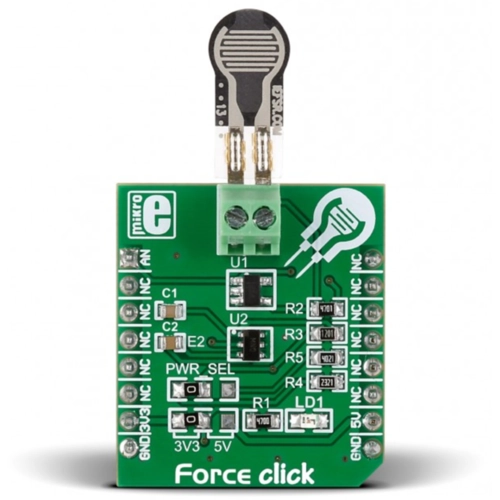

Force Click ist eine Add-on-Platine von mikroBUS™ mit Schaltungen zur Implementierung der Kraftsensor-Widerstände von Interlink Electronics in Ihre Projekte (mit einem Einzelzonen-Kraftsensor-Widerstand im Lieferumfang des Click). Der Force Sensing Resistor ist ein dünner Sensor, der aus zwei Membranen besteht, die an den Rändern durch einen Abstandshalter getrennt sind. Wenn er gedrückt wird, wird der Spalt zwischen zwei Membranen geschlossen. Dadurch werden die beiden Membranen miteinander kurzgeschlossen, mit einem Widerstand, der proportional zur ausgeübten Kraft ist. Die ausgegebene Analogspannung ist somit ein Maß für die ausgeübte Kraft. Der Bereich der Kraftempfindlichkeit reicht von etwa 0,2N bis 20N (obwohl es von der Implementierung abhängt). Force Click kommuniziert mit der Ziel-MCU über den mikroBUS™ AN-Pin. Er ist für die Verwendung einer 3,3V- oder 5V-Stromversorgung ausgelegt.
