MIKROE-2038 | MikroElektronika

DAC3 anKlick, MIKROE-2038, MikroElektronika

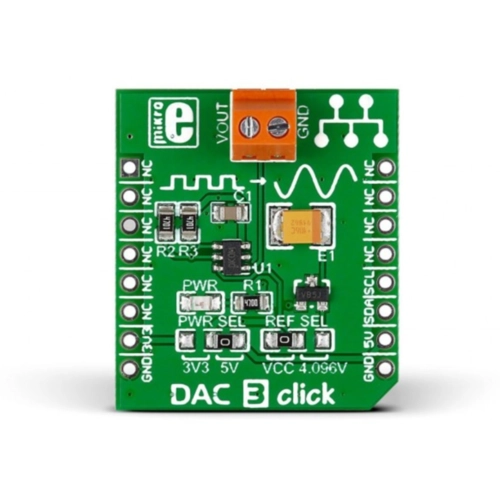

DAC3 click trägt Microchip's MCP4726 IC, einen 12-Bit-Digital-Analog-Wandler, zusammen mit Schraubanschlüssen für den Spannungsausgang. Der Digitalwert wird in den entsprechenden Spannungspegel im Bereich zwischen GND und REFERENZ (VCC oder 4,096V) umgewandelt, der proportional zur empfangenen 12-Bit-Zahl ist. MCP4726 integriert auch ein EEPROM zur Speicherung von DAC-Register- und Konfigurationsbitwerten. Die Baugruppe kommuniziert mit der Zielbaugruppe MCU über die mikroBUS I2C-Schnittstelle (SCL-, SDA-Pins). Es stehen Standard- (100 kHz), Schnell- (400 kHz) und Hochgeschwindigkeits- (3,4 MHz) I2C-Modi zur Verfügung. Verwendet entweder eine 3,3V- oder eine 5V-Stromversorgung.
