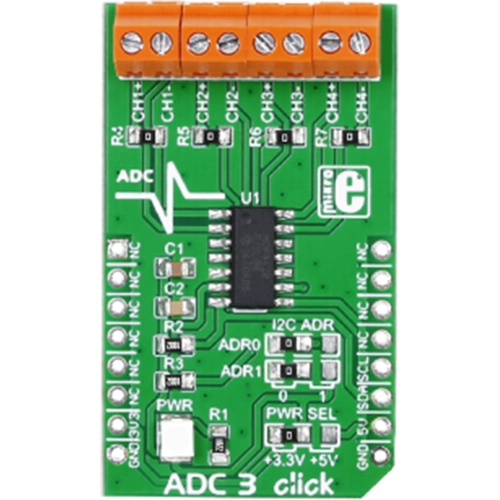

ADC3 Klick, MIKROE-1894, MikroElektronika

ADC3 click trägt den 16-Bit-Mehrkanal-Analog-Digital-Wandler MCP3428 von Microchip. Der Click hat vier Schraubklemmenpaare auf der Platine, über die Sie auf die vier differentiellen Eingangskanäle des Chips zugreifen können. Bei der höchsten Auflösung von 16 Bit gibt der Chip Wandlungsergebnisse mit 15 Abtastungen pro Sekunde aus. Bei 14 Bit beträgt die Abtastrate 60 SPS. Die maximale Konvertierungsgeschwindigkeit wird im 12-Bit-Modus mit 240 Abtastwerten pro Sekunde erreicht. Ein Paar Onboard-Jumper ermöglicht das Umschalten zwischen verschiedenen I2C-Adressen. ADC3 click kommuniziert mit der Ziel-MCU über mikroBUS I2C-Pins (SCL, SDA). Er ist für die Verwendung einer 3,3V- oder 5V-Stromversorgung ausgelegt.
