1941.1103 | Marquardt
Wippschalter, orange, 1-polig, Ein-Aus, Ausschalter, 6 (4) A/250 VAC, IP50, unbeleuchtet, 1941.1103
Vom Hersteller nicht mehr lieferbar

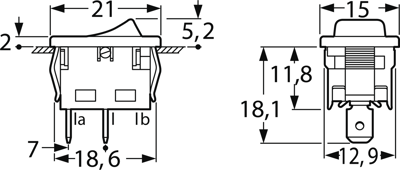

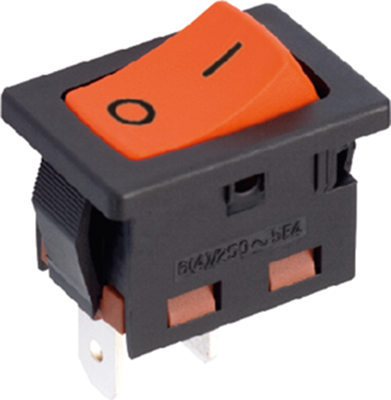

Wipp-Ausschalter Baureihe 1941 Typ Marquardt 1941.
Achtung: Stellung 0, Schalter ist eingeschaltet.
Dieser Schalter findet Verwendung in Stihl Geräten z.B. Rasensense.
Es gibt keine VDE Zulassung.
Einpolig, mit orangefarbener Wippe, schwarz bedruckt (I und 0); Schaltleistung: 6,0 (4,0) A/250 VAC 5E4, Einschaltspitzenstrom (kapazitiv): 50 A, Übergangswiderstand (Neuzustand): max. 100 mOhm (1,0 A/12 VDC), Isolationswiderstand (Neuzustand): min. 100 MOhm (500 VDC), Kriechstromfestigkeit: PTI 250, Schutzart: IP 50, geeignet für Geräte der Schutzklasse II, Isolationsabstand: nach EN 61058 für verstärkte bzw. doppelte Isolierung, Anschlussart: Steckanschluss 4,8 x 0,8 mm, Material Gehäuse und Wippe: PA, Kontakte: Ag, Anschlüsse: versilbert, Entflammbarkeit: UL 94 V-2, Montage: durch Rastbefestigung für Wanddicken von 0,75 bis 2,0 mm, Umgebungstemperatur: - 20 bis +55 °C (Anschlussseite bis +100 °C).
Typ: 1941.1103, Wipp-Ausschalter
| Filter | Merkmal | Wert |
|---|---|---|
| Schaltleistung | 6 (4) A/250 VAC | |
| beleuchtet | Nein | |
| Polzahl | 1-polig | |
| Schaltfunktion | Ausschalter | |
| Bauform | rechteckig | |
| Wandstärke | 0,75 bis 2 mm | |
| Schaltstellung | Ein-Aus | |
| Anschluss | Steckanschluss | |
| Kontaktoberfläche | versilbert | |
| Farbe Betätiger | orange | |
| Schutzart (Betätigungsseite) | IP50 |
| Merkmal | Wert |
|---|---|
| Ursprungsland | TN |
| Zolltarifnummer | 85365080 |
| Originalverpackung | Karton mit 500 Stück |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
