1858.0103 | Marquardt

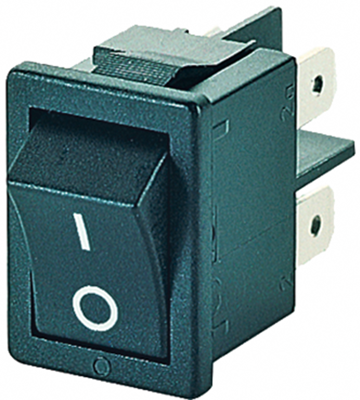

Wipp-Ausschalter Baureihe 1858 Typ Marquardt 1858.

Zweipolig, schwarz, mit weiß bedruckter Wippe; Schaltleistung: 10 (4,0) A/250 VAC 1E4, 6,0 (4,0) A/250 VAC 5E4, Einschaltspitzenstrom: 100 A, Übergangswiderstand (Neuzustand): <100 m Ohm (1,0 A/12 VDC), Isolationswiderstand (Neuzustand): >100 M Ohm (500 VDC), Kriechstromfestigkeit: PTI 250, Schutzart: IP 40, geeignet für Geräte der Schutzklasse II, Anschlussart: Steckanschluss 4,8 mm oder Lötanschluss, Kontaktabstand: > 3,0 mm, Schaltkraft: < 5,0 N, Material Wippe und Gehäuse: PA, Kontakte: Ag, Anschlüsse: versilbert, Entflammbarkeit: UL 94 V-0, Montage: durch Rastbefestigung für Wanddicken von 0,75 bis 3,0 mm, Umgebungstemperatur: - 20 bis +55 °C (Anschlussseite bis +100 °C), Prüfzeichen: ENEC, UL, CSA.

Ausführung mit Steckanschluss 4,8 x 0,8 mm oder Lötanschluss.

Technische Merkmale (Typ, Anschlussart, Abbildung Aufdruck (Abb.)): 1858.0103, Lötanschluss, Abb. B
