1801.6101 | Marquardt

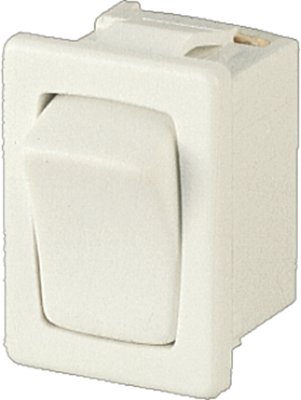

Wippschalter, weiß, 1-polig, Ein-Aus, Ausschalter, 10 (4) A/250 VAC, 6 (4) A/250 VAC, IP40, unbeleuchtet, unbedruckt, 1801.6101
Wipp-Ausschalter einpolig Baureihe 1800 Typ Marquardt 1801.
Einpolig, schwarz oder weiß, mit oder ohne Markierung; Schaltleistung: siehe Tabelle, Übergangswiderstand (Neuzustand): <100 m Ohm (1,0 A/12 VDC), Isolationswiderstand (Neuzustand): >100 M Ohm (500 VDC), Kriechstromfestigkeit: PTI 250, Schutzart: IP 40, geeignet für Geräte der Schutzklasse II, Isolationsabstand: nach EN 61058 für verstärkte bzw. doppelte Isolierung. Material Wippe und Gehäuse: PA, Kontakte: Ag, Anschlüsse: versilbert, Montage: durch Rastbefestigung für Wanddicken von 0,75 bis 3,0 mm, Umgebungstemperatur: –20 bis +55 °C (Anschlussseite bis +100 °C), Prüfzeichen: ENEC, UL, CSA.
Ausführung in weiß mit Löt- oder Steckanschluss.
Technische Merkmale (Typ, Anschlussart, Schaltleistung): 1801.6101, Lötanschluss, 10 (4,0) A/250 VAC 1E4
| Anschluss | Lötanschluss | |
| Schaltfunktion | Ausschalter | |
| Farbe Betätiger | weiß | |
| Schutzart (Betätigungsseite) | IP40 | |
| Schaltleistung | 10 (4) A/250 VAC, 6 (4) A/250 VAC | |
| Kontaktoberfläche | versilbert | |
| Wandstärke | 0,75 bis 3 mm | |
| beleuchtet | Nein | |
| Schaltstellung | Ein-Aus | |
| Polzahl | 1-polig | |

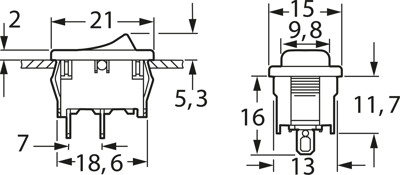

| min. Geräteausschnitt | 19,2 x 12,9 mm | |
| Bauform | rechteckig | |
| Bedruckt | Nein |
| Zolltarifnummer | 85365080 |
| Ursprungsland | CH |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
