1004.0402 | Marquardt

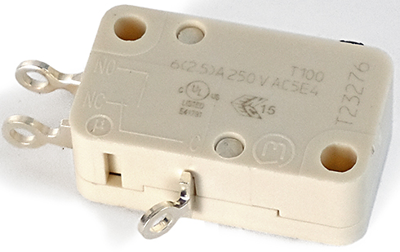

Miniatur-Schnappschalter, Ein-Ein, Lötanschluss, Stift Stößel, 0,2-0,6 N, 6 (2,5) A/250 VAC, 1004.0402
Miniatur-Schnappschalter Baureihe 1005 Typ Marquardt 1004.
Entsprechend DIN 41635 A; Schaltfunktion: 1 Wechsler, Isolationswiderstand (Neuzustand): min. 100 M Ohm (500 VDC), Übergangswiderstand (Neuzustand): max. 100 m Ohm (1,0 A/12 VDC), Kriechstromfestigkeit: PTI 250, geeignet für Geräte der Schutzklasse II bei Einhaltung der geräteseitig geforderten Einbaubedingungen, Isolationsabstand: nach EN 61058 für verstärkte bzw. doppelte Isolierung, Kontaktabstand: max. 3,0 mm, Differenzweg: max. 0,3 mm, Vorlaufweg: max. 1,8 mm, Nachlaufweg: min. 0,8 mm, Ruhestellung: max. 16 mm, Schaltpunkt: 14,7 ±0,5 mm, zulässige Endstellung: 13,4 mm, Material Kontakte: Ag, Anschlüsse: versilbert, Umgebungstemperatur: –40 bis +100 °C, Prüfzeichen: ENEC, UL, CSA.
Ausführung mit Schaltleistung 6,0 (2,5) A/250 VAC 5E4.
Material Gehäuse: Duroplast, Schaltkraft: 0,2 bis 0,6 N.
Technische Merkmale (Typ, Anschlussart): 1004.0402, Lötanschluss
| Filter | Merkmal | Wert |
|---|---|---|
| Schaltfunktion | Ein-Ein | |
| Betätigungskraft | 0,2-0,6 N | |
| Schaltleistung | 6 (2,5) A/250 VAC | |
| Schaltpunkt | 14,7 mm ±0,5 mm | |
| Betätiger | Stift Stößel | |
| Anschluss | Lötanschluss | |
| Bauform | abgewinkelt | |
| Gehäusematerial | PA |
| Merkmal | Wert |
|---|---|
| Ursprungsland | TN |
| Zolltarifnummer | 85365080 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| Substanz Beschreibung | Blei |
| SVHC frei | Nein |
| Stand der RoHS-Richtlinie | 31.03.15 |
