9076.0101 | Marquardt

Schiebeschalter, oben, 28 V, 0,4 A

Bestellnr.: 11G716

EAN: 4099889201598

HTN:

9076.0101

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Ausführung Schiebeschalter

Schaltstellung Ein-Aus-Ein

Polzahl 1-polig

Betätigung oben

Download Datenblatt Technische Daten

Dieser Artikel ist leider nicht verfügbar.

Als Alternative empfehlen wir Ihnen diesen Artikel:

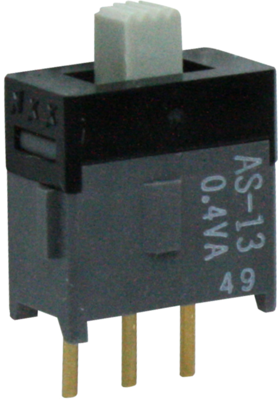

Schiebeschalter, Ein-Aus-Ein, 1-polig, gerade, 0,4 VA/28 V AC/DC, AS13AP

Bestellnr.: 11G718

Hersteller:

pro Stk. 5,0218 € *

Zum Produkt

*inkl. MwSt. zzgl. Versandkosten

Produktbeschreibung

Schiebeschalter Typ Marquardt 9075.../9076.

Für Leiterplattenanschluss, mit durch Epoxydharz abgedichteter Anschlussseite, wodurch die Kontakte geschützt und auch maschinelle Lötungen möglich sind; Kontakte und Anschlüsse: vergoldet, Schieber: Thermoplast, hellgrau, Gehäuseoberteil: Thermoplast, schwarz, Gehäuse: glasfaserverstärktes Thermoplast, grau, Schiebeweg: 2,5 mm, Anschlussraster: 2,54 mm, Schaltleistung: 0,4 VA, Spannung: max. 28 V, Durchgangswiderstand: max. 50 m Ohm, Isolationswiderstand: min. 500 M Ohm, Spannungsfestigkeit: min. 500 VAC, Umgebungstemperatur: –25 bis +85 °C.

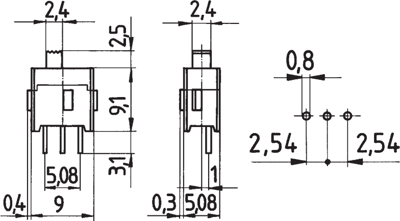

Ausführung mit geraden Lötstiften Typ 9075.../9076.

Technische Merkmale (Typ, Polzahl, Schaltfunktionen Aus (A), Ein (E)): 9076.0101, 1polig, E - A - E

Technische Daten

Filter	Merkmal	Wert
	Schaltleistung	0,4 VA/28 V AC/DC
	Ausführung	Schiebeschalter
	Schaltstellung	Ein-Aus-Ein
	Polzahl	1-polig
	Bauform	gerade
	Betätigung	oben
	Kontaktoberfläche	vergoldet
	Anschluss	Leiterplattenstift
	Rastermaß	2.54 mm
