1683.8101 | Marquardt
Druckschalter, 1-polig, schwarz, unbeleuchtet, 10 (8) A/250 VAC, 12 (8) A/250 VAC, 16 (4) A/250 VAC, Einbau-Ø 12 mm, IP66/IP67, 1683.8101
NCNR (nicht stornierbar / nicht retournierbar)
Druckschalter mit Schutzart IP 65/IP 67 Baureihe 1683 Typ Marquardt 1683.../1686.
Einpoliger Ausschalter, mit hohem Staub- und Wasserschutz; Schaltleistung: 16 (4,0) A/250 VAC 1E4, 12 (8,0) A/250 VAC 1E4, 10 (8,0) A/250 VAC 5E4, Übergangswiderstand: max. 100 m Ohm (1,0 A/12 VDC), Isolationswiderstand: min. 100 M Ohm (500 VDC), Kriechstromfestigkeit: PTI 250, Schutzart: IP 65/IP 67, geeignet für Geräte der Schutzklasse II, Isolationsabstand: nach EN 61058 für verstärkte bzw. doppelte Isolierung, Anschlussart: Steckanschluss 4,8 x 0,8 mm, Kontaktabstand: min. 3,0 mm, Material Kontakte: Ag, Anschlüsse: blank, Montage: durch Rastbefestigung für Wanddicken von 0,75 bis 3,0 mm, Umgebungstemperatur: –20 bis +55 °C (Anschlussseite bis +100 °C), Prüfzeichen: ENEC, UL, CSA.

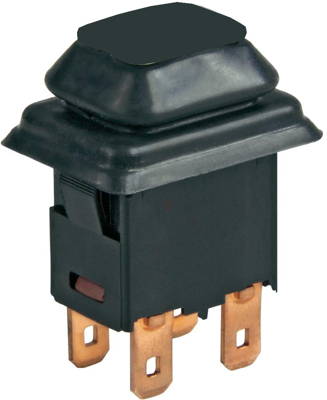

Typ: 1683.8101, Druckschalter unbeleuchtet, schwarz
| Filter | Merkmal | Wert |
|---|---|---|
| Schaltfunktion | rastend | |
| Polzahl | 1-polig | |
| Farbe Betätiger | schwarz | |
| Schaltleistung | 10 (8) A/250 VAC, 12 (8) A/250 VAC, 16 (4) A/250 VAC | |
| beleuchtet | Nein | |
| Bedruckt | Nein | |
| Vandalengeschützt | Nein | |
| Anschluss | Steckanschluss | |
| Bauform | rechteckig | |
| Kontaktoberfläche | versilbert | |
| Einbaudurchmesser | 12 mm | |
| Schutzart (Betätigungsseite) | IP66/IP67 |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85365080 |
| Ursprungsland | CN |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
