9032.0200 | Marquardt

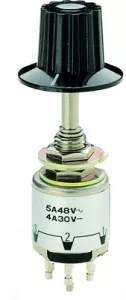

Stufen-Drehschalter, 2-polig, 4-stufig, 45°, unterbrechend, 5 A, 30 V, 9032.0200
Vom Hersteller nicht mehr lieferbar
Stufen-Drehschalter Baureihe 9030 Typ Marquardt 9030../9032.
Für Lötanschluss, Anschlussseite gegen Eindringen von Fluxmitteln und Lötdämpfen abgedichtet, die Anzahl der Schaltstellungen ist reduzierbar; Schaltweise: unterbrechend, Anzahl der Ebenen: 1, Schaltleistung: 5,0 A/48 VAC, 4,0 A/30 VDC, Durchgangswiderstand: < 20 mOhm, Isolationswiderstand: > 100 MOhm (500 VDC), Durchschlagsfestigkeit: > 100 VAC (60 s), Material Sockel: PA, Drehachse, Gehäuse und Befestigungsteile: vernickeltes Metall, Kontakte: Silberlegierung, Anschlüsse: versilbert, Zentralbefestigung: M6 x 0,75 mm, Gerätewanddicke: max. 2,5 mm, Umgebungstemperatur: - 25 bis +85 °C.
Hinweis: Der Drehknopf gehört nicht zum Lieferumfang und muss gesondert bestellt werden.
Technische Merkmale (Typ, Schaltstellungen, Schaltwinkel, Abbildung (Abb.)): 9032.0200, 2 x 4 Kontakte, 3 x 45°, Abb. B
| Anschluss | Lötanschluss | |
| Anzahl der Stufen | 4 | |
| Ausführung | Stufen-Drehschalter | |
| Nennspannung | 30 V | |
| Polzahl | 2-polig | |
| Schaltart | unterbrechend | |
| Schaltleistung | 48 VA | |
| Schaltstrom | 5 A | |
| Schaltwinkel | 45 ° |
| Ursprungsland | JP |
| Zolltarifnummer | 85365015 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
