IXYR50N120C3D1 | Littelfuse

Name: IGBT, 1200 V, 56 A, TO-247IU, Littelfuse IXYR50N120C3D1
Brand: Littelfuse
SKU: 74P0941
Availability: OutOfStock

IGBT, 1200 V, 56 A, TO-247IU, Littelfuse IXYR50N120C3D1

Bestellnr.: 74P0941

EAN: 4099891778064

HTN:

IXYR50N120C3D1

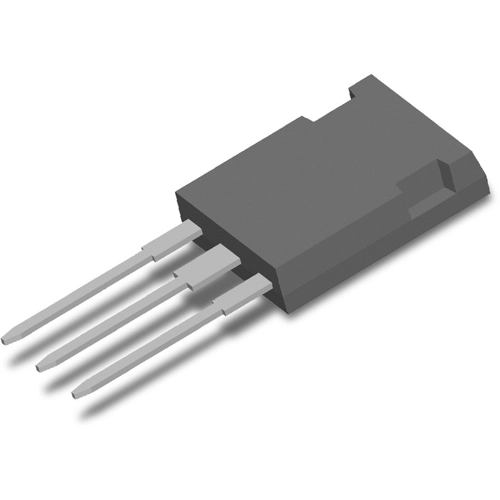

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Montage THT

Gehäuse TO-247IU

max. Spannung 1200 V

max. Strom 56 A

2 Varianten anzeigen

Download Datenblatt Technische Daten

Einzelpreis (€ / Stk.)

18,1951 € *

Standardlieferzeit ab Hersteller beträgt: 61 Wochen

Gesamtpreis:

5.458,53 € *

*inkl. MwSt. zzgl. Versandkosten

Zwischenverkauf vorbehalten

Produktbeschreibung

IGBT, IXYR50N120C3D1, Littelfuse

Hochgeschwindigkeits-IGBT für das Schalten mit 20-50 kHz, optimiert für niedrige Schaltverluste bei hoher Leistungsdichte und geringem Gate-Ansteuerungsbedarf.

Features

Quadratischer RBSOA
Siliziumchip auf Direct-Copper-Bond (DCB) Substrat
Isolierte Montagefläche
Antiparallel-Schalldiode
Positiver Wärmekoeffizient von Vce(sat)
Internationales Standardgehäuse
Hohe Strombelastbarkeit

Anwendungen

Hochfrequenz-Leistungsumrichter
Leistungswechselrichter
USV
Motorantriebe
SMPS
Batterieladegeräte
Schweissmaschinen
Lamp ballasts

Technische Daten

Filter	Merkmal	Wert
	Verlustleistung VA (AC)	290 W
	min. Temperatur	-55 °C
	Schaltverlust b. Einschalten Eon typ.	6 J
	max. Strom	56 A
	Schaltverlust b. Ausschalten Eoff typ.	1.4 J
	Gehäuse	TO-247IU
	max. Temperatur	150 °C
	Sättigungsspannung	3.5 V
	Montage	THT
	max. Spannung	1200 V
