IXBT14N300HV | Littelfuse

Name: IGBT, 3000 V, 14 A, TO-268HV, Littelfuse IXBT14N300HV
Brand: Littelfuse
SKU: 74P0736
Availability: InStock

IGBT, 3000 V, 14 A, TO-268HV, Littelfuse IXBT14N300HV

Bestellnr.: 74P0736

EAN: 4099891776015

HTN:

IXBT14N300HV

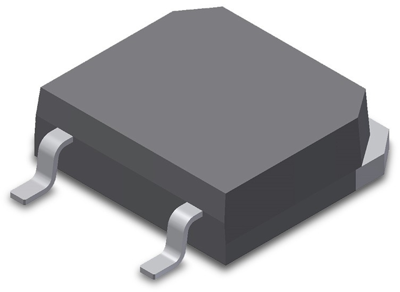

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Montage SMD

Gehäuse TO-268HV

Ausführung Einfach

max. Spannung 3000 V

max. Strom 14 A

5 Varianten anzeigen

Download Datenblatt Technische Daten

Einzelpreis (€ / Stk.)

43,6373 € *

Standardlieferzeit ab Hersteller beträgt: 39 Wochen

Gesamtpreis:

13.091,19 € *

*inkl. MwSt. zzgl. Versandkosten

Zwischenverkauf vorbehalten

Produktbeschreibung

IGBT, IXBT14N300HV, Littelfuse

BiMOSFETs sind ein Bauelement, in dem die Stärken von MOSFETs und IGBTs kombiniert sind. Dieses Hochspannungsbauelement ist aufgrund des positiven Temperaturkoeffizienten der Sättigungsspannung und des Durchlassspannungsabfalls der inneren Diode ideal für den Parallelbetrieb. Darüber hinaus dient diese "freie" intrinsische Body-Diode als Schutzdiode, die einen alternativen Pfad für den induktiven Laststrom bietet, wenn das Gerät ausgeschaltet ist, und verhindert, dass hohe Ldi/dt-Spannungstransienten das Gerät beschädigen.

Features

Hohe Leistungsdichte
Hochfrequenzbetrieb
Geringe Leitungsverluste
MOS-Gate für einfache Ansteuerung einschalten
Einfach zu montieren

Anwendungen

Schaltnetzteile und Resonanznetzteile
Unterbrechungsfreie Stromversorgungen (UPS)
Laser- und Röntgenstrahlerzeuger
Kondensator-Entladeschaltungen
Stromkreise für Hochspannungsimpulsgeber
Hochspannungsprüfgeräte
AC-Schalter

Technische Daten

Filter	Merkmal	Wert
	min. Temperatur	-55 °C
	Ausführung	Einfach
	max. Temperatur	150 °C
	Verlustleistung VA (AC)	200 W
	Montage	SMD
	max. Strom	14 A
	Gehäuse	TO-268HV
	max. Spannung	3000 V
	Sättigungsspannung	2.7 V
