PD1201 | Littelfuse

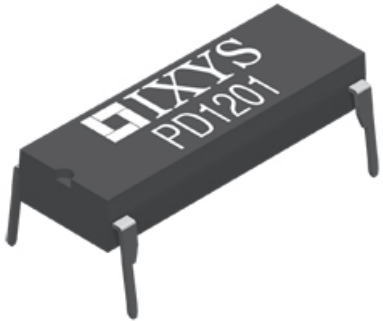

Halbleiterrelais, PD1201, LITTELFUSE

Ein AC-Festkörperschalter nutzt optische Kopplung mit Dual-Power-SCR-Ausgängen, um eine Alternative zu Optokoppler- und Triac-Schaltungen zu schaffen. Die Schalter sind robust genug, um eine Sperrspannung von bis zu 400 VP und einen maximalen Stoßstrom von 20 A zu liefern. Darüber hinaus gewährleistet eine streng kontrollierte Nulldurchgangsschaltung das Schalten von AC-Lasten ohne die Erzeugung von Transienten. Die Eingangs- und Ausgangsschaltungen sind optisch gekoppelt, um eine Isolation von 3750 Vrms und Störfestigkeit zwischen den Steuer- und Lastschaltungen zu gewährleisten. Daher eignet er sich gut für Industrieumgebungen, in denen elektromagnetische Störungen den Betrieb von elektromechanischen Relais stören würden.

Features

• Nulldurchgangs-Erkennung
• DC-Steuerung, AC-Ausgang
• Optisch isoliert
• Geringe EMI- und RFI-Erzeugung
• Hohe Störfestigkeit
• VDE-kompatibel
• Entflammbarkeitsklasse UL 94 V-0

Anwendungen

• Programmierbare Steuerung
• Prozesssteuerung
• Schalttafeln für die Stromversorgung
• Fernschaltung
• Elektronik für Gaspumpen
• Schütze
• Großrelais
• Hubmagnete
• Motoren
• Heizungen
