LTC1481CN8#PBF | Linear Technology

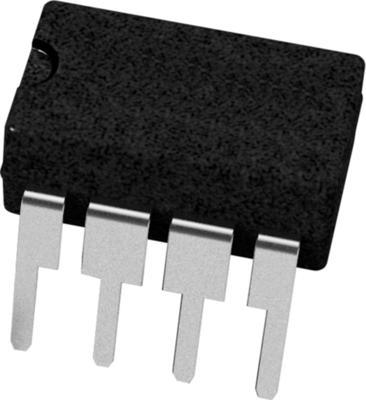

Schnittstellen IC Single Transmitter/Receiver RS-422/RS-485, LTC1481CN8#PBF, PDIP-8
Differential-Empfänger, LTC1481CN8#PBF, Linear Technology
Der LTC1481CN8#PBF ist ein Differential-Leitungstransceiver mit ultraniedriger Leistung, der für Datenübertragungs-Standard-RS485-Anwendungen entwickelt wurde. Er erfüllt auch die Anforderungen der RS422-Norm. Das CMOS-Design bietet im Vergleich zu seinen bipolaren Pendants erhebliche Energieeinsparungen, ohne die Robustheit gegen Überlastung oder ESD-Schäden zu beeinträchtigen. Der typische Ruhestrom beträgt im Betrieb nur 80µA und im Abschaltzustand weniger als 1µA. Treiber und Empfänger verfügen über Dreizustandsausgänge, wobei die Treiberausgänge über den gesamten Gleichtaktbereich hochohmig bleiben. Übermäßige Verlustleistung aufgrund von Buskonflikten oder Fehlern wird durch eine thermische Abschaltschaltung verhindert, die die Treiberausgänge in einen hochohmigen Zustand zwingt. Der Empfänger verfügt über eine Fail-Safe-Funktion, die einen hohen Ausgangszustand garantiert, wenn die Eingänge offen gelassen werden.
Features
- Schutz bei thermischer Abschaltung
- Störungsfreie Treiberausgänge zum Ein- und Ausschalten ermöglichen das Einsetzen oder Entfernen des Transceivers unter Spannung
- Treiber behält hohe Impedanz in drei Zuständen oder bei ausgeschalteter Stromversorgung bei
| Merkmal | Wert |
|---|---|
| MSL | MSL 1 |
| Ursprungsland | US |
| Zolltarifnummer | 85423390 |
| Originalverpackung | Stange mit 50 Stück |
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| SVHC frei | Ja |
