LT1785IN8#PBF | Linear Technology

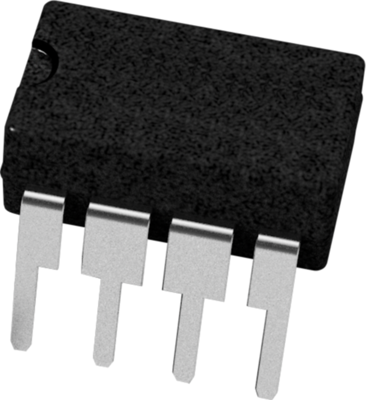

Sendeempfänger, LT1785IN8#PBF, Linear Technology

Der LT1785IN8#PBF ist ein Halbduplex- und Vollduplex-Differential-Bus-Transceiver für RS485- und RS422-Anwendungen mit On-Chip-Schutz vor Überspannungsfehlern auf den Datenübertragungsleitungen. Die Pins des Empfängereingangs und des Treiberausgangs können Spannungsfehler bis zu ±60V gegenüber Masse aushalten, ohne das Gerät zu beschädigen. Fehler können auftreten, während der Transceiver aktiv ist, heruntergefahren oder ausgeschaltet wird. Datenraten bis 250 kBaud in Netzwerken mit bis zu 128 Knoten werden unterstützt. Kontrollierte Anstiegsraten an den Treiberausgängen kontrollieren die EMI-Emissionen und verbessern die Datenübertragungsintegrität auf nicht korrekt terminierten Leitungen. Der Treiber ist für den Betrieb mit kostengünstigen Kabeln mit einem Wellenwiderstand von nur 72R spezifiziert. Dieses Gerät verfügt über ausfallsichere Empfängereingänge, um bei kurzgeschlossenen, offenen oder inaktiven Datenleitungen einen hohen Empfängerausgang zu gewährleisten. Der On-Chip-ESD-Schutz macht eine externe Schutzvorrichtung überflüssig.

Features

• Pin-kompatibel mit LTC485 und LTC491
• Keine Beschädigung oder Einklinken bei BNE
• Kontrollierte Anstiegsraten für die Kontrolle von EMI-Emissionen
