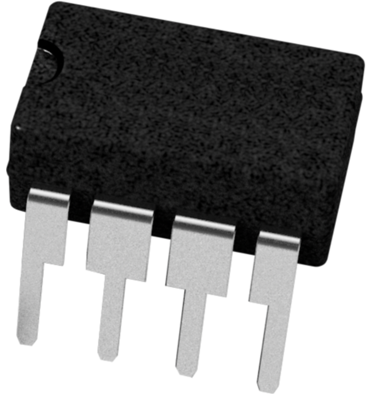

LT1785CN8#PBF | Linear Technology

Sendeempfänger, LT1785CN8#PBF, Linear Technology

Der LT1785CN8#PBF ist ein Halb-/Vollduplex-Differenzbus-Transceiver für RS485- und RS422-Anwendungen, die einen On-Chip-Schutz vor Überspannungsfehlern auf den Datenübertragungsleitungen bieten. Die Pins des Empfängereingangs und des Treiberausgangs können Spannungsfehler bis zu ±60V gegenüber Masse aushalten, ohne das Gerät zu beschädigen. Fehler können auftreten, während der Transceiver aktiv ist, abgeschaltet oder ausgeschaltet wird. Datenraten bis 250 kBaud auf Netzwerken mit bis zu 128 Knoten werden unterstützt. Kontrollierte Anstiegsraten an den Treiberausgängen kontrollieren die EMI-Emissionen und verbessern die Datenübertragungsintegrität auf unsachgemäß terminierten Leitungen. Die Treiber sind für den Betrieb mit kostengünstigen Kabeln mit einem Wellenwiderstand von nur 72R spezifiziert. Der Baustein LT1785A hat "ausfallsichere" Empfängereingänge, um bei kurzgeschlossenen, offenen oder inaktiven Datenleitungen einen hohen Empfängerausgang zu garantieren. Der On-Chip-ESD-Schutz macht externe Schutzvorrichtungen überflüssig.

Features

• Geschützt gegen Überspannungsleitungsfehler bis ±60V
• Pin-kompatibel mit LTC485 und LTC491
• Hohe Eingangsimpedanz unterstützt bis zu 128 Knoten
