LT1236ACS8-5#PBF | Linear Technology

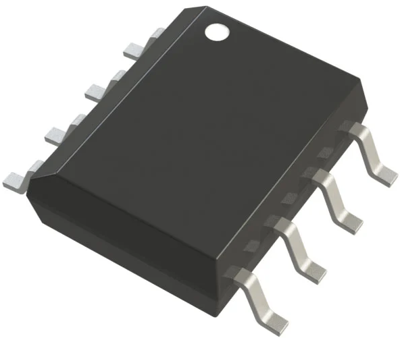

Spannungsreferenz IC, LT1236ACS8-5#PBF, Linear Technology

Der LT1236ACS8-5#PBF ist eine Präzisionsreferenz, die extrem geringe Drift und Rauschen mit ausgezeichneter Langzeitstabilität und hoher Ausgangsgenauigkeit kombiniert. Der Referenzausgang kann bis zu 10 mA liefern und aufnehmen und ist nahezu vollständig unempfindlich gegenüber Eingangsspannungsschwankungen. Es stehen zwei Spannungen zur Verfügung: 5 V und 10 V. Die 10-V-Version kann als Shunt-Regler (Zenerdiode mit zwei Anschlüssen) mit denselben Präzisionseigenschaften wie die Dreipunktverbindung verwendet werden. Es wurde besonders darauf geachtet, thermische Regeleffekte und temperaturbedingte Hysterese zu minimieren.

Der LT1236ACS8-5#PBF vereint überragende Genauigkeit und Temperaturkoeffizientenspezifikationen ohne den Einsatz von leistungsstarken On-Chip-Heizelementen. Die LT1236ACS8-5#PBF-Referenzen basieren auf einer vergrabenen Zenerdiodenstruktur, die Rausch- und Stabilitätsprobleme bei Oberflächen-Durchbruchvorrichtungen beseitigt. Darüber hinaus weist eine unter der Oberfläche liegende Zenerdiode eine bessere Temperaturdrift und Zeitstabilität auf als selbst die besten Bandlückenreferenzen.

Features

• Industrieller Temperaturbereich SO-Gehäuse
• 100 % geräuschgeprüft

Anwendungen

• A/D- und D/A-Wandler
• Präzisionsregler
• Präzisionswaagen
• Trägheitsnavigationssysteme
• Digitale Voltmeter
