LT1009S8#PBF | Linear Technology

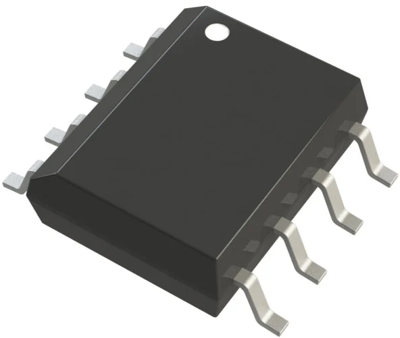

Spannungsreferenz IC, LT1009S8#PBF, Linear Technology

Der LT1009S8#PBF ist eine präzisionsgetrimmte 2,5-V-Shunt-Reglerdiode mit einer maximalen Anfangstoleranz von nur ±5 mV. Die niedrige dynamische Impedanz und der große Betriebsstrombereich erhöhen ihre Vielseitigkeit. Die Referenztoleranz von 0,2 % wird durch On-Chip-Trimmung erreicht, die nicht nur die Anfangsspannungstoleranz, sondern auch die Temperaturdrift minimiert. Obwohl beim LT1009S8#PBF keine Anpassungen erforderlich sind, ermöglicht ein dritter Anschluss die Einstellung der Referenzspannung um ±5 %, um Systemfehler zu kalibrieren. In vielen Anwendungen kann der LT1009S8#PBF als Pin-für-Pin-Ersatz für den LM136 verwendet werden, wodurch das externe Trimmnetzwerk entfällt.

Features

• Garantierte Temperaturstabilität
• Breiter Betriebsstrombereich
• Keine Einstellungen für minimalen Temperaturkoeffizienten erforderlich

Anwendungen

• Referenz für 5-V-Systeme
• Digitale Voltmeter
• Stromschleifen-Mess- und Regelsysteme
• Stromversorgungsmonitor
