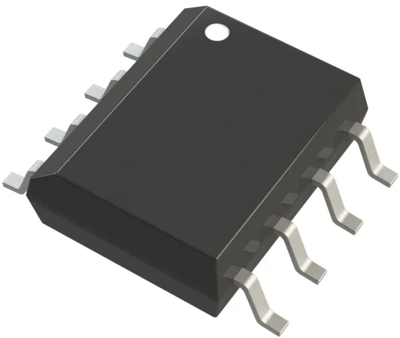

LT1245CS8#PBF | Linear Technology

Hochgeschwindigkeits-Strommodus-Pulsweitenmodulator, LT1245CS8#PBF, Linear Technology

Der LT1245CS8#PBF ist ein 8-poliger Pulsweitenmodulator mit fester Frequenz und Strommodus. Er ist eine verbesserte, steckkompatible Version des Industriestandards UC1842. Der LT1245CS8#PBF bietet sowohl eine verbesserte Geschwindigkeit als auch einen geringeren Ruhestrom. Er ist für Offline- und DC/DC-Wandleranwendungen optimiert. Das Gerät enthält eine temperaturkompensierte Referenz, einen Fehlerverstärker mit hoher Verstärkung, einen Strommesskomparator und eine Hochstrom-Totem-Pole-Ausgangsstufe, die sich ideal für den Betrieb von Leistungs-MOSFETs eignet.

Die Kreuzleitungsstromspitzen in der Ausgangsstufe des LT1245CS8#PBF wurden beseitigt, wodurch ein Betrieb mit 500 kHz möglich ist. Es wurden mehrere neue Funktionen integriert. Der Strommesskomparator wurde um eine Leading-Edge-Austastung erweitert. Der Oszillatorschaltung wurden Trimmer für die Frequenz und den Senkenstrom hinzugefügt, wobei beide Parameter genau spezifiziert sind. Die Ausgangsstufe ist im eingeschalteten Zustand auf einen maximalen VOUT-Wert von 18 V begrenzt. Der Ausgang und der Referenzausgang werden während der Unterspannungsabschaltung aktiv auf Low gezogen.

Features

• Unterspannungsabschaltung mit Hysterese
• Keine Kreuzleitungsströme
• Getrimmte Bandgap-Referenz
• Getrimmte Oszillatorfrequenz und Senkenstrom
• Aktives Pull-Down bei Referenz und Ausgang während Unterspannungs-Sperre
• Strommessung mit Vorderflankenausblendung

Anwendungen

• Offline-Konverter
• DC/DC-Wandler
