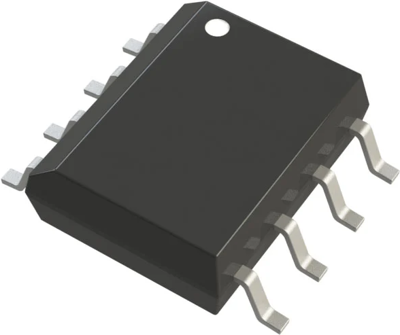

Dual-Rail-to-Rail-Operationsverstärker, LT1636CS8#PBF, Linear Technology
Der Operationsverstärker LT1636CS8#PBF arbeitet mit allen Einzel- und geteilten Spannungsversorgungen mit einem Gesamtspannungsbereich von 2,7 V bis 44 V und verbraucht weniger als 50 µA Ruhestrom. Der LT1636CS8#PBF kann abgeschaltet werden, wodurch der Ausgang in einen hochohmigen Zustand versetzt und der Ruhestrom auf 4 µA reduziert wird. Er verfügt über eine einzigartige Eingangsstufe, die auch dann hochohmig bleibt, wenn die Eingangsspannung die positive Versorgungsspannung überschreitet. Der Eingangsbereich erstreckt sich auf 44 V, sowohl differentiell als auch gleichtaktig, selbst bei einer Versorgungsspannung von 3 V. Der Ausgang schwingt zu beiden Versorgungsspannungen. Im Gegensatz zu den meisten Mikropotenz-Operationsverstärkern kann der LT1636CS8#PBF schwere Lasten ansteuern; sein Rail-to-Rail-Ausgang kann bis zu 18 mA liefern und aufnehmen. Der LT1636CS8#PBF ist bei Verwendung eines 0,22-µF- und 150-Ω-Kompensationsnetzwerks für alle kapazitiven Lasten bis zu 10.000 pF mit Verstärkung 1 stabil. Der LT1636CS8#PBF ist gegen Verpolung geschützt und zieht bei Sperrspannungen bis zu 27 V keinen Strom. Integrierte Widerstände schützen den Eingang vor Fehlern unterhalb der negativen Versorgungsspannung um bis zu 22 V.
Anwendungen
- Stromversorgung Strommessung
- Batterieüberwachung
- MUX-Verstärker
