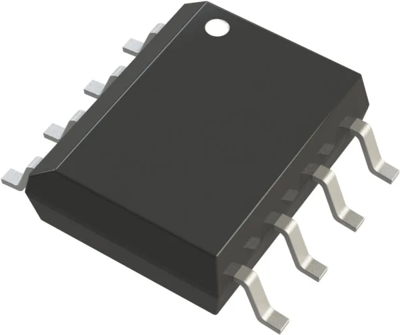

LT1490IS8#PBF | Linear Technology

Dual-Rail-to-Rail-Operationsverstärker, LT1490IS8#PBF, Linear Technology

Der Doppeloperationsverstärker LT1490IS8#PBF arbeitet mit allen Einzel- und geteilten Spannungsversorgungen mit einer Gesamtspannung von 2 V bis 44 V und verbraucht nur 40 µA Ruhestrom pro Verstärker. Dieser Verstärker ist gegen Verpolung geschützt; er verbraucht keinen Strom bei einer Verpolung bis zu 18 V. Der Eingangsbereich des LT1490IS8#PBF/LT1491 umfasst beide Spannungsversorgungen, und der Ausgang schwingt zu beiden Spannungsversorgungen. Im Gegensatz zu den meisten Mikropotenz-Operationsverstärkern kann der LT1490IS8#PBF eine hohe Last ansteuern; sein Rail-to-Rail-Ausgang treibt 20 mA an. Der LT1490IS8#PBF ist bei Verstärkung 1 stabil und treibt jede kapazitive Last bis zu 10.000 pF an, wenn die optionale 0,22-µF- und 150-Ω-Kompensation verwendet wird. Der LT1490IS8#PBF verfügt über eine einzigartige Eingangsstufe, die bei einer Spannung über der positiven Versorgungsspannung arbeitet und hochohmig bleibt. Der Eingang toleriert 44 V, sowohl differentiell als auch gleichtaktig, selbst bei einer Versorgungsspannung von 3 V. Integrierte Widerstände schützen den Eingang vor Fehlern unterhalb der negativen Versorgungsspannung bis zu 22 V.

Features

• Keine Probleme bei der Lieferreihenfolge
• Keine Phasenumkehr

Anwendungen

• Stromversorgungssensorik
• Batterieüberwachung
• Aktive Mikromachtfilter
