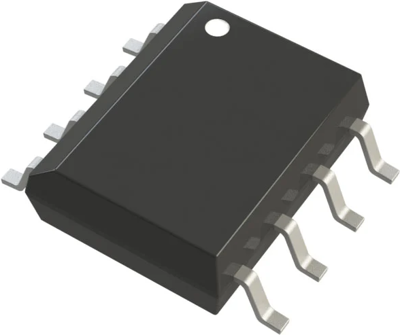

LT1228CS8#PBF | Linear Technology

Einzelner Stromrückkopplungsverstärker, LT1228CS8#PBF, Linear Technology

Der LT1228CS8#PBF erleichtert die elektronische Steuerung der Verstärkung von Signalen von Gleichstrom- bis zu Videofrequenzen. Der LT1228CS8#PBF realisiert die Verstärkungsregelung mit einem Transkonduktanzverstärker (Spannung zu Strom), dessen Verstärkung proportional zu einem extern gesteuerten Strom ist. In der Regel wird ein Widerstand verwendet, um den Ausgangsstrom in eine Spannung umzuwandeln, die dann mit einem Stromrückkopplungsverstärker verstärkt wird. Der LT1228CS8#PBF kombiniert beide Verstärker in einem 8-poligen Gehäuse und arbeitet mit jeder Versorgungsspannung von 4 V (±2 V) bis 30 V (±15 V). Mit dem LT1228CS8#PBF und nur wenigen Widerständen lässt sich ein vollständiger Differenzverstärker mit Verstärkungsregelung realisieren.

Der Stromrückkopplungsverstärker LT1228CS8#PBF verfügt über eine sehr hohe Eingangsimpedanz und eignet sich daher hervorragend als Puffer für den Ausgang des Transkonduktanzverstärkers. Der Stromrückkopplungsverstärker behält seine große Bandbreite über einen weiten Bereich von Spannungsverstärkungen bei, wodurch sich der Ausgang des Transkonduktanzverstärkers leicht mit anderen Schaltungen verbinden lässt. Der Stromrückkopplungsverstärker ist für den Antrieb von Lasten mit niedriger Impedanz, wie z. B. Kabeln, ausgelegt und bietet eine hervorragende Linearität bei hohen Frequenzen.

Anwendungen

• Video-DC-Wiederherstellungsschaltungen (Clamp)
• Video-Differenzverstärker
• Video-Keyer-/Fader-Verstärker
• AGC-Verstärker
• Abstimmbare Filter
• Oszillatoren
