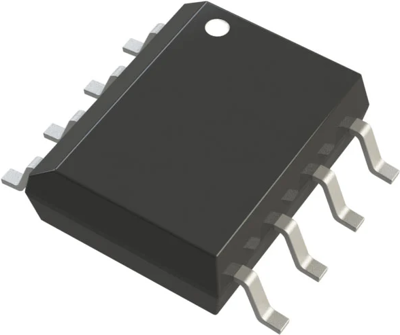

LT1013IS8#PBF | Linear Technology

Dual-Präzisions-Operationsverstärker, LT1013IS8#PBF, Linear Technology

Der LT1013IS8#PBF ist der erste Präzisions-Quad-Operationsverstärker, der Designs in der branchenüblichen 14-Pin-DIP-Konfiguration LM324/LM348/OP-11/4156 direkt aufrüstet. Im Vergleich zu einzelnen Operationsverstärkern sind keine Kompromisse bei den Spezifikationen mehr erforderlich, während gleichzeitig Platz auf der Leiterplatte und Kosten eingespart werden. Mit einer niedrigen Offset-Spannung von 50 μV, einer Drift von 0,3 μV/°C, einem Offset-Strom von 0,15 nA, einer Verstärkung von 8 Millionen, einer Gleichtaktunterdrückung von 117 dB und einer Netzteilunterdrückung von 120 dB eignet sich der LT1013IS8#PBF als vier echte Präzisionsoperationsverstärker. Besonders wichtig ist die niedrige Offsetspannung, da in der Quad-Konfiguration keine Offset-Nullanschlüsse vorhanden sind. Obwohl der Versorgungsstrom nur 350 μA pro Verstärker beträgt, liefert und senkt ein neues Ausgangsstufendesign mehr als 20 mA Laststrom, während die hohe Spannungsverstärkung beibehalten wird.

Anwendungen

• Batteriebetriebene Präzisionsinstrumente
• Erkennung mehrerer Grenzwerte
• Aktive Filter
• Mehrere Verstärkerblöcke
