LT1181ACN#PBF | Linear Technology

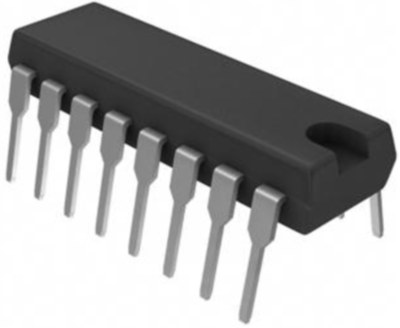

Sendeempfänger, LT1181ACN#PBF, Linear Technology

Der LT1181ACN#PBF ist ein stromsparender dualer RS232-Treiber/Empfänger mit integrierter Ladungspumpe zur Erzeugung von RS232-Spannungspegeln aus einer einzigen 5V-Versorgung. Diese Schaltung zeichnet sich durch ein robustes bipolares Design aus, das eine Betriebsfehlertoleranz und einen ESD-Schutz bietet, die von konkurrierenden CMOS-Designs nicht erreicht werden. Bei Verwendung von nur 0,1µF externen Kondensatoren verbrauchen diese Schaltungen nur 40mW Strom und können selbst bei hohen kapazitiven Lasten bis 120kBaud betrieben werden. Neue ESD-Strukturen auf dem Chip ermöglichen es dem LT1181A, mehrere ±10kV-Schläge zu überstehen, wodurch kostspielige TransZorbs® an den RS232-Leitungspins überflüssig werden. Der LT1181A ist vollständig konform mit den EIA-RS232-Standards. Die Treiberausgänge sind vor Überlastung geschützt und können ohne Schaden gegen Masse oder bis zu ±30V kurzgeschlossen werden. Während des Herunterfahrens oder Ausschaltens befinden sich die Treiber- und Empfängerausgänge in einem hochohmigen Zustand, so dass eine gemeinsame Nutzung der Leitung möglich ist.

Features

• 40mW CMOS Vergleichbar niedrige Leistung
• Robuste bipolare Konstruktion
• Die Ausgänge nehmen einen Zustand hoher Impedanz an, wenn sie ausgeschaltet oder abgeschaltet sind
