LTC1060CSW#PBF | Linear Technology
I.C. LTC1060CSW
Bestellnr.: 41S6823
HTN:
LTC1060CSW#PBF
Einzelpreis (€ / Stk.)
15,3629 € *
Standardlieferzeit ab Hersteller beträgt: 2 Wochen
Gesamtpreis:
15,36 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
15,3629 €

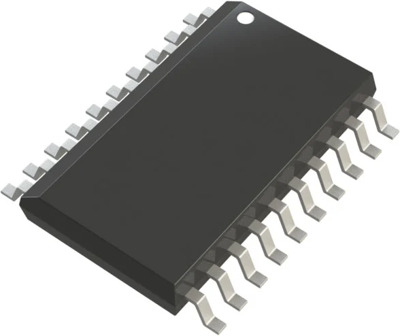

Universeller Dualfilter-Baustein, LTC1060CSW#PBF, Linear Technology
Der LTC1060CSW#PBF besteht aus zwei leistungsstarken Schaltkondensatorfiltern. Jeder Filter kann zusammen mit 2 bis 5 Widerständen verschiedene Filterfunktionen zweiter Ordnung erzeugen, wie z. B. Tiefpass, Bandpass, Hochpass, Notch und Allpass. Die Mittenfrequenz dieser Funktionen kann durch einen externen Taktgeber oder durch einen externen Taktgeber und ein Widerstandsverhältnis abgestimmt werden. Durch Kaskadenschaltung der beiden Filterblöcke lassen sich bis zu vollbiquadratische Funktionen vierter Ordnung erzielen. Es können alle klassischen Filterkonfigurationen (wie Butterworth, Tschebyscheff, Bessel oder Cauer) gebildet werden.
Features
- Garantierte Offset-Spannungen
- Garantierte Q-Genauigkeit über Temperatur
- Niedriger Temperaturkoeffizient von Q und Mittenfrequenz
Anwendungen
- Einzelne 5-V-Versorgung Mittelfrequenzfilter
- Bandpass- und Notch-Filter mit sehr hohem Q-Faktor und hohem Dynamikbereich
- Tracking-Filter
- Telekommunikationsfilter
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Frequenz | 30 kHz | |
| Gehäuse | SOIC-20 | |
| max. Temperatur | 85 °C | |
| min. Temperatur | -40 °C | |
| Ausführung | Erzeugung verschiedener Filterfunktionen | |
| Montage | SMD |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | US |
| Zolltarifnummer | 85423390 |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
