LTC1144CS8#PBF | Linear Technology
I.C. LTC1144CS8
Bestellnr.: 41S7014
EAN: 4099879090959
HTN:
LTC1144CS8#PBF
Einzelpreis (€ / Stk.)
11,3645 € *
Standardlieferzeit ab Hersteller beträgt: 2 Wochen
Gesamtpreis:
11,36 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
11,3645 €

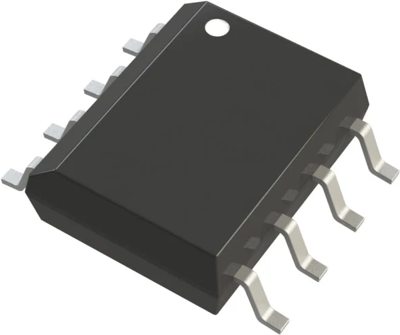

Spannungswandler mit Schaltkondensator und großem Eingangsbereich , LTC1144CS8#PBF, Linear Technology
Der LTC1144CS8#PBF ist ein monolithischer CMOS-Spannungswandler mit geschalteten Kondensatoren. Er wandelt die Versorgungsspannung über einen Eingangsbereich von 2 V bis 18 V von positiv nach negativ um, was zu komplementären Ausgangsspannungen von -2 V bis -18 V führt. Für die Ladungspumpen- und Ladungsspeicherfunktionen sind nur zwei unkritische externe Kondensatoren erforderlich. Der Wandler verfügt über einen internen Oszillator, der durch einen externen Taktgeber übersteuert oder durch den Anschluss eines Kondensators verlangsamt werden kann. Der Oszillator arbeitet im unbelasteten Zustand mit einer Frequenz von 10 kHz.
Features
- Boost-Pin (Pin 1) für höhere Schaltfrequenz
- Stromabschaltung auf 8 μA mit SHDN-Pin
- Einfach zu bedienen
Anwendungen
- Preiswerte Negativmaterialien
- Datenerfassungssysteme
- Spannungsteilung und -multiplikation
- Automobilanwendungen
- Batteriesysteme mit Wandadapter/Ladegerät
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | SOIC-8 | |
| Eingangsspannung | 18 V | |
| Ausgangsstrom | 50 mA | |
| max. Temperatur | 70 °C | |
| min. Temperatur | 0 °C | |
| Montage | SMD | |
| Eingangsspannungsbereich | 2-18 V |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Originalverpackung | Stange mit 100 Stück |
| MSL | MSL 1 |
| Ursprungsland | US |
| Zolltarifnummer | 85423390 |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
