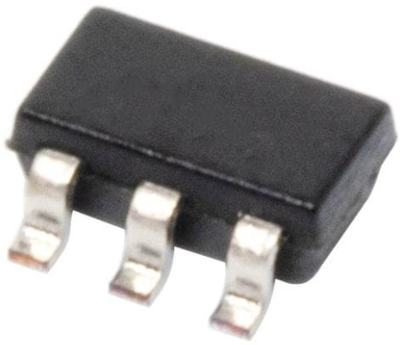

LT1616ES6#TRMPBF | Linear Technology
LT1616ES6TRMPBF
Abwärts-Schaltregler, LT1616ES6#TRMPBF, Linear Technology
Der LT1616ES6#TRMPBF ist ein stromgesteuerter PWM-Abwärtswandler mit internem 0,6-A-Leistungsschalter, der in einem winzigen 6-poligen SOT-23-Gehäuse untergebracht ist. Durch den breiten Eingangsbereich von 3,6 V bis 25 V eignet sich der LT1616ES6#TRMPBF für die Regelung einer Vielzahl von Stromquellen, von 4-Zellen-Batterien und 5-V-Logikschienen bis hin zu ungeregelten Wandtransformatoren und Blei-Säure-Batterien. Seine hohe Betriebsfrequenz ermöglicht den Einsatz von winzigen, kostengünstigen Induktivitäten und Keramikkondensatoren. Dank seiner internen Kompensation, die zusätzliche Komponenten überflüssig macht, passt ein kompletter 400-mA-Abwärtsregler auf eine Fläche von 0,15 Quadratzoll auf der Leiterplatte. Die PWM-Architektur mit konstanter Frequenz im Strommodus und der stabile Betrieb mit Keramikkondensatoren führen zu einer geringen, vorhersehbaren Ausgangswelligkeit.
Features
- Verwendet winzige Kondensatoren und Induktoren
- Intern kompensiert
Anwendungen
- Wandtransformator-Regelung
- Batteriebetriebene Geräte
- Verteilte Versorgungsregulierung
- Digitalkameras
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | SOT-23 | |
| Montage | SMD | |
| Eingangsspannungsbereich | 3,6-25 V | |
| Ausgangsspannungsbereich | 1,25-21,75 V | |
| Ausgangsstrom | 600 mA | |
| min. Temperatur | 0 °C | |
| max. Temperatur | 70 °C | |
| Eingangsspannung | 25 V |
| Merkmal | Wert |
|---|---|
| Originalverpackung | Rolle mit 500 Stück |
| MSL | MSL 1 |
| Zolltarifnummer | 85423390 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
