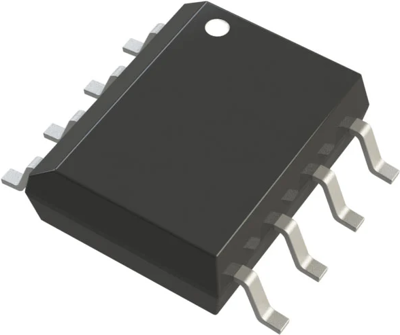

LT1372CS8#PBF | Linear Technology

Schaltregler, LT1372CS8#PBF, Linear Technology

Der LT1372CS8#PBF ist ein monolithischer Hochfrequenz-Schaltregler. Er kann in allen Standard-Schaltkonfigurationen betrieben werden, darunter Boost, Buck, Flyback, Forward, Inverting und „Ćuk“. Der Chip enthält einen hocheffizienten 1,5-A-Schalter sowie alle Oszillator-, Steuer- und Schutzschaltungen. Der LT1372CS8#PBF verbraucht typischerweise nur 4 mA Ruhestrom und hat einen höheren Wirkungsgrad als frühere Bauteile. Durch die Hochfrequenzschaltung können sehr kleine Induktivitäten verwendet werden. Alle oberflächenmontierten Komponenten benötigen weniger als 0,5 Quadratzoll Platz auf der Leiterplatte.

Neue Designtechniken erhöhen die Flexibilität und sorgen für eine einfache Bedienung. Die Umschaltung lässt sich leicht mit einer externen Logikpegelquelle synchronisieren. Ein Logik-Low-Pegel am Abschaltpin reduziert den Versorgungsstrom auf 12 µA. Eine einzigartige Fehlerverstärkerschaltung kann die positive oder negative Ausgangsspannung regulieren und dabei einfache Frequenzkompensationstechniken beibehalten. Die nichtlineare Fehlerverstärkertranskonduktanz reduziert das Überschwingen des Ausgangs beim Start oder bei der Überlastwiederherstellung. Die Frequenzverschiebung des Oszillators schützt externe Komponenten bei Überlastbedingungen.

Features

• Schnelleres Umschalten mit erhöhter Effizienz
• Alle oberflächenmontierten Komponenten
• Einfache externe Synchronisation

Anwendungen

• Boost-Regler
• CCFL-Hintergrundbeleuchtungs-Treiber
• Laptop-Zubehör
• Flyback-Netzteile mit mehreren Ausgängen
• Invertierende Stromversorgungen
