LT1301CS8#PBF | Linear Technology
I.C. LT1301CS8

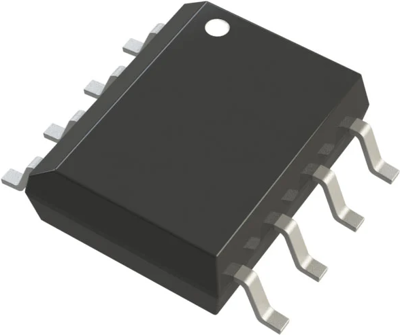

DC/DC-Wandler, LT1301CS8#PBF, Linear Technology
Der LT1301CS8#PBF ist ein Mikropower-Aufwärtswandler (DC/DC-Wandler), der im Burst Mode™-Betrieb arbeitet. Das Gerät kann aus einer Zwei-Zellen-Batterie 5 V oder 12 V liefern. Er verfügt über einen programmierbaren 5-V- oder 12-V-Ausgang über einen logikgesteuerten Eingang, einen Leerlauf-Ruhestrom von 120 µA und einen Shutdown-Pin, der den Versorgungsstrom auf 10 µA reduziert. Der integrierte Leistungsschalter hat eine niedrige Sättigungsspannung von 170 mV bei einem Schaltstrom von 1 A, was einer vierfachen Reduzierung gegenüber früheren Designs entspricht. Ein interner 155-kHz-Oszillator ermöglicht die Verwendung extrem kleiner oberflächenmontierter Induktivitäten und Kondensatoren. Der Betrieb ist bei einer Eingangsspannung von 1,8 V garantiert. Dadurch kann mehr Energie aus der Batterie gewonnen werden, was die Lebensdauer erhöht. Der ILIM-Pin kann für einen Sanftanlauf oder zur Programmierung des Spitzen-Schaltstroms mit einem einzigen Widerstand verwendet werden, wodurch noch kleinere Induktivitäten in Anwendungen mit geringerer Last eingesetzt werden können.
Anwendungen
- Flash-Speicher-VPP-Generator
- Handheld-Computer
- Tragbare Instrumente
- Barcode-Scanner
- Persönliche digitale Assistenten
- PCMCIA-Karten
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | SOIC-8 | |
| Montage | SMD | |
| Eingangsspannungsbereich | 1,8-9,5 V | |
| Ausgangsspannungsbereich | 5 V, 12 V | |
| Ausgangsstrom | 750 mA | |
| min. Temperatur | 0 °C | |
| max. Temperatur | 70 °C | |
| Eingangsspannung | 9.5 V |
| Merkmal | Wert |
|---|---|
| MSL | MSL 1 |
| Ursprungsland | US |
| Originalverpackung | Stange mit 100 Stück |
| Zolltarifnummer | 85423390 |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
