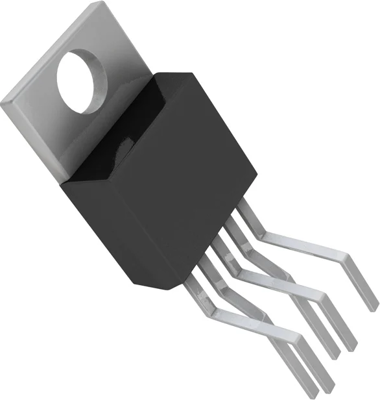

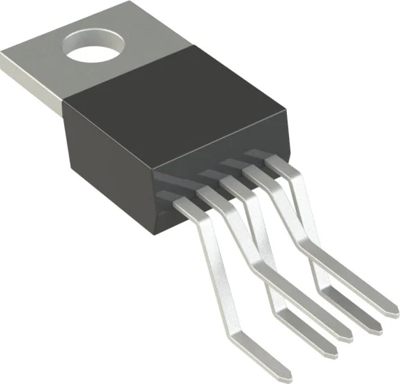

LT1171CT#PBF | Linear Technology
I.C. LT1171CT
Hocheffizienter Schaltregler, LT1171CT#PBF, Linear Technology
Der LT1171CT#PBF ist ein monolithischer Hochleistungs-Schaltregler. Er kann in allen Standard-Schaltkonfigurationen betrieben werden, darunter Buck, Boost, Flyback, Forward, Inverting und „Ćuk“. Der Chip enthält einen Hochstrom-Schalter mit hohem Wirkungsgrad sowie alle Oszillator-, Steuer- und Schutzschaltungen. Dadurch ist der LT1171CT#PBF extrem einfach zu verwenden und bietet einen „ausfallsicheren“ Betrieb, ähnlich wie bei 3-poligen linearen Reglern. Der LT1171CT#PBF verfügt über viele einzigartige Funktionen, die selbst bei den derzeit erhältlichen, wesentlich schwieriger zu verwendenden Steuerchips für niedrige Leistungen nicht zu finden sind. Er verwendet einen adaptiven Antisat-Schaltantrieb, um sehr weitreichende Lastströme ohne Effizienzverlust zu ermöglichen. Ein extern aktivierter Abschaltmodus reduziert den Gesamtstromverbrauch im Standby-Betrieb auf typischerweise 50 μA.
Features
- Nur sehr wenige externe Teile erforderlich
- Selbstgeschützt gegen Überlastungen
- Funktioniert in nahezu allen Schalt-Topologien
- Flyback-geregelter Modus mit vollständig potentialfreien Ausgängen
- Kann extern synchronisiert werden
Anwendungen
- Batterie-Aufwärtswandler
- Vollständig potentialfreie Mehrfachausgänge
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | TO-220 | |
| Montage | THT | |
| Eingangsspannungsbereich | 3-40 V | |
| Ausgangsspannungsbereich | 1,24-65 V | |
| Ausgangsstrom | 2.5 A | |
| min. Temperatur | 0 °C | |
| max. Temperatur | 100 °C | |
| Eingangsspannung | 40 V |
| Merkmal | Wert |
|---|---|
| MSL | MSL 1 |
| Ursprungsland | US |
| Originalverpackung | Stange mit 50 Stück |
| Zolltarifnummer | 85423390 |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
