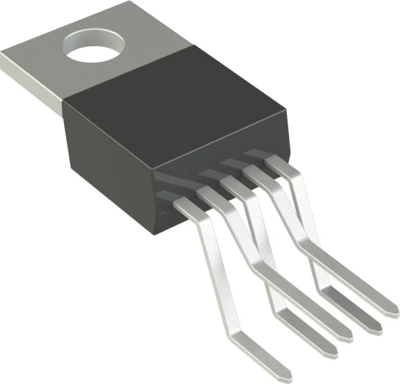

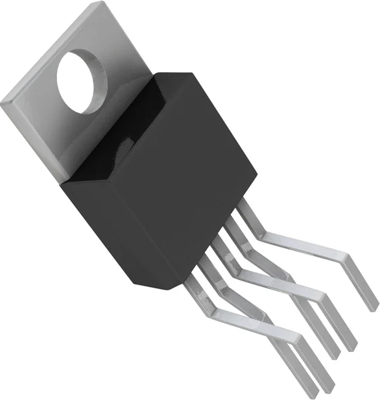

Abwärts-Schaltregler, LT1076CT-5#PBF, Linear Technology

Der LT1076CT-5#PBF ist ein monolithischer bipolarer Schaltregler mit festem 5-V-Ausgang und 2 A, der für den normalen Betrieb nur wenige externe Bauteile benötigt. Der Leistungsschalter, alle Oszillator- und Steuerungsschaltungen, alle Strombegrenzungskomponenten und ein Ausgangsmonitor sind auf dem Chip enthalten. Die Topologie ist eine klassische positive „Buck“-Konfiguration, aber dank mehrerer innovativer Designmerkmale kann dieses Gerät als Positiv-Negativ-Wandler, als negativer Aufwärtswandler und als Flyback-Wandler verwendet werden. Der Schaltausgang ist für eine Schwingung von 40 V unterhalb der Masse ausgelegt, sodass der LT1076CT-5#PBF im Buck-Modus eine angezapfte Induktivität mit Ausgangsströmen von bis zu 4 A ansteuern kann.

Der LT1076CT-5#PBF verwendet einen echten analogen Multiplikator in der Rückkopplungsschleife. Dadurch reagiert das Gerät nahezu sofort auf Eingangsspannungsschwankungen und macht die Schleifenverstärkung unabhängig von der Eingangsspannung. Infolgedessen wird das dynamische Verhalten des Reglers gegenüber früheren Designs erheblich verbessert. Durch die integrierte Impuls-für-Impuls-Strombegrenzung ist der LT1076CT-5#PBF nahezu unempfindlich gegenüber Ausgangsüberlastungen oder Kurzschlüssen. Der Eingangsspannungsbereich als Abwärtswandler liegt zwischen 8 V und 60 V, aber eine Selbststartfunktion ermöglicht Eingangsspannungen von nur 5 V in den invertierenden und Boost-Konfigurationen.

Features

• 2A-Bordschalter
• Deutlich verbessertes dynamisches Verhalten

Anwendungen

• 5-V-Ausgangs-Abwärtswandler
• Getakteter Induktivitäts-Buck-Wandler mit 4 A Ausgang bei 5 V
• Positiv-Negativ-Wandler
