LT1511CSW#PBF | Linear Technology

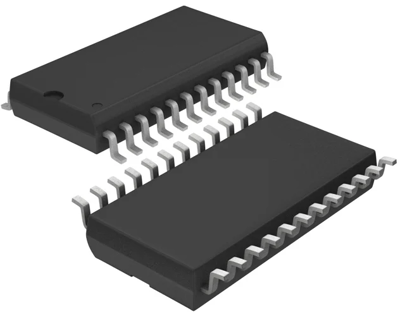

Batterie-Lade-IC, LT1511CSW#PBF, Linear Technology

Das Strommodus-PWM-Batterieladegerät LT1511CSW#PBF ist die einfachste und effizienteste Lösung zum Schnellladen moderner wiederaufladbarer Batterien, darunter Lithium-Ionen- (Li-Ion), Nickel-Metallhydrid- (NiMH) und Nickel-Cadmium-Batterien (NiCd), die eine Konstantstrom- und/oder Konstantspannungsladung erfordern. Der interne Schalter kann einen Gleichstrom von 3 A (4 A Spitzenstrom) liefern. Der Vollladestrom kann über Widerstände oder einen DAC auf ±5 % genau programmiert werden. Mit einer Referenzspannungsgenauigkeit von 0,5 % erfüllt das LT1511CSW#PBF die kritischen Anforderungen an das Konstantspannungsladen von Li-Ionen-Zellen. Eine dritte Regelschleife dient zur Regulierung des vom Netzteil bezogenen Stroms. Dies ermöglicht den gleichzeitigen Betrieb des Geräts und das Laden des Akkus, ohne das Netzteil zu überlasten. Der Ladestrom wird reduziert, um den Strom des Netzteils innerhalb der vorgegebenen Werte zu halten.

Features

• Einstellbare Unterspannungsabschaltung
• Automatische Abschaltung beim Entfernen des Netzteils
• Die Strommessung kann an beiden Polen der Batterie erfolgen
• Ladestrom-Softstart
• Abschaltsteuerung

Anwendungen

• Ladegeräte für NiCd, NiMH, Blei-Säure, Lithium
• Wiederaufladbare Batterien
• Schaltregler mit präziser Strombegrenzung
