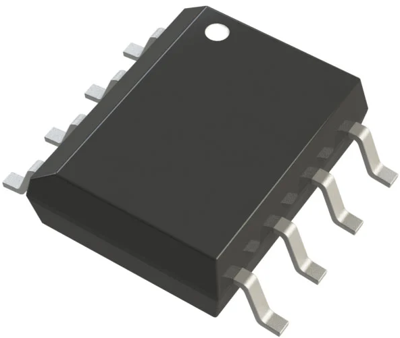

Analog-Digital-Konverter, LTC1286CS8#PBF, Linear Technology
Der LTC1286CS8#PBF ist ein mikropowerfähiger 12-Bit-A/D-Wandler mit sukzessiver Approximation. Er verbraucht während der Wandlung typischerweise nur 250 µA Versorgungsstrom und schaltet sich automatisch auf einen typischen Versorgungsstrom von 1 nA herunter, wenn er keine Wandlungen durchführt. Dies ermöglicht in Verbindung mit seinem geringen Stromverbrauch den Fernbetrieb und erleichtert die Datenübertragung über Isolationsbarrieren. Die Schaltung kann in ratiometrischen Anwendungen oder mit einer externen Referenz verwendet werden. Die hochohmigen Analogeingänge und die Möglichkeit, mit reduzierten Spannen (bis zu 1,5 V Vollbereich) zu arbeiten, ermöglichen in vielen Anwendungen den direkten Anschluss an Sensoren und Wandler, wodurch Verstärkungsstufen überflüssig werden.
Anwendungen
- Batteriebetriebene Systeme
- Fern-Datenerfassung
- Batterieüberwachung
- Handheld-Terminal-Schnittstelle
- Temperaturmessung
- Isolierte Datenerfassung
